KRD2000-RZJ型热工全自动检定系统是zui新开发出的热工自动检定产品之一。它是在Windows环境下，使用Windows环境下的语言开发出的新一代产品，系统是以高文件微机为核心，配以高精度进口数字万用表，以及低电势扫描开关，功率调节器等构成的测控系统。操作者可在中文 Win95/Win98/WinMe操作系统下方便地用鼠标进行全过程的操作，微机系统实时显示检定炉 (或油槽等 )的控温曲线、温度及检定时间等参数。系统按照现行国家计量检定规程进行数据处理，并能打印各种记录表格、检定证书，还可保留原始记录以备将来查阅。系统实现了热电偶和热电阻检定过程的全部自动化，即 :自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低，并提高了检定的工作质量。本装置还提供了该系统的认证程序以及数据文件管理程序，为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。

1、先进的操作方式

使用 Windows 软件编程，在 Win95/Win98/WinMe 操作平台下运行。符合 Windows 环境的操作习 惯，窗口接口，下拉式菜单，使用鼠标选择输入参数和进行过程操作，功能强大，使用方便、灵活、快捷。

2、自动化程度高

检定过程连续自动控温、自动检定、自动进行数据处理，自动打印各种检定记录和检定证书。

3、高精度，高分辨率

选用先进的六位半高精度进口数表。准确度达 0.005 ％，分辩力 0.1 μ v ； 0.1m Ω。检测过程中进一步对采样资料进行数字滤波和坏值剔除。

4、显示直观

在检定过程中显示器实时显示检定炉 ( 或油槽等 ) 的温度变化曲线、检定炉 ( 油槽 ) 温度、检定点温度、检定进程、冷端温度、控温偶的毫伏值 ( 控温热电阻的电阻值 ) 和检定时间。

5、功能齐全，配置灵活

★ 可以检定各种分度号的廉金属热电偶和Ⅱ级贵金属热电偶以及各种分度号的热电阻。

★ 可以检定两线制 ( 四线制 ) 和三线制热电阻。

★ 可以对热电阻在同一个温度点进行多批检定 ; 可在不同时间分别检定 0 ℃点和 100 ℃点，程序自动整理合成报表，更切合热电阻检定的实际状况，可有效地提高工作效率。

★ 具有多种冷端补偿方式。备有零点，输入室温和冷端自动跟踪补偿三种方式供操作者选择。

★ 可以对补偿导线进行修正，使检定结果更正确。

★ 可以任意设定温度点。热电偶在 300 ℃～ 1100 ℃之间，每隔 50 ℃ ; 热电阻在 50 ℃～ 300 ℃之间每隔 10 ℃任意设定

★ 可以在油槽中检定工作用低温热电偶 (50 ℃～ 300 ℃ ) 。

★ 备有多种数表的接口驱动程序，操作者可以在菜单中任意选择，增加了系统配置的灵活性。

★ 具有手动／自动切换功能，提供特殊情况下操作手段。

6、温度控制精度高，检定时间短

采用多种优化的直接数字元控制算法，并提供多组不同对象的控温参数选择。保证检定过程的温度变化率检定炉小于 0.2 ℃ /min; 油槽小于 0.04 ℃ /min 。热电偶一般每个检定点检定时间约 30 分钟左右：而热电阻约 60 分钟左右。

7、标准化程度高，报表规范

热电偶、热电阻的检定过程、数据处理、检定记录和检定证书符合国家计量检定规程 JJG-351- 96;JJG-229-98 规程和 90 温标宣贯手册的要求。尤其是热电阻检定程序已按照国家zui新颁布的 JJG-229- 98 规程重新进行了编制。

8、具有系统认证测试功能

系统备有热电偶、热电阻检定装置本身的认证测试模块，可自动对装置检定热电偶、热电阻的总不确定度、重复性误差以及检定炉和油槽的温场进行认证测试，并整理打印出认证报表。为操作者进行系统建标和系统复查带来的方便。

9、数据管理功能

系统备有数据文件管理功能，可对检定报表进行存储、归档、检索和查询。操作者可随时查阅或打印任意一次的检定记录报表或检定证书。装置将报表的预览和打印都放在“ office97(2000) ”下的电子表格 “ excel ”中进行处理。由于“ excel ”的强大功能和方便灵活的操作方法，使报表的预览和打印都更得心应手。

10、保护措施完善

备有系统自检程序，可对数字表、主控箱、可控硅调节器、专用适配卡以及导线连接情况进行自检。当出现超温、断偶或电偶短路的情况系统将自动关断可控硅调节器，切断加热电流并提示报警。

11、硬件设计合理，制作工艺先进

关键部件均采用进口组件，出厂前经过严格的老化和检验。可控硅调节器可提供两路调节输出，为操作者对不同的控温对象转接提供方便。

★扫描开关寄生电势≤ 0.4 μ V

★分辨力高电势测量分辨力 0.1 μ V
高电阻测量分辨力 0.1m Ω

★准确度电势测量不确定度≤ 0.01 ％
电阻测量不确定度≤ 0.01 ％
热电偶检定不确定度≤ 1.2 ℃ ( 含二等标准热电偶年变化 0.7 ℃ )
热电阻检定不确定度≤ 0.05 ℃

★恒温的稳定度热电偶检定过程恒温后炉温变化≤ 0.2 ℃ /min
热电阻检定过程恒温后油槽温度变化≤ 0.04 ℃ /min

★冷端自动补偿当冷端温度在 (20 ± 10) ℃的范围内时，补偿误差≤ 0.2 ℃

★检定温度热电偶 300 ～ 1100 ℃
热电阻 0 ～ 300 ℃ ( 包括低温热电偶 )

★检定支数热电偶可同时检定 1 ～ 5 支
热电阻可同时检定 1 ～ 5 支，热电阻允许在同一温度点上进行多批检定

★一次可连续检定点热电偶 4 个

热电阻 3 个

★检定时间热电偶检定，正常条件下平均每百度约 30 分钟

★本检定系统按现行国家计量检定规程进行数据处理

★工作环境 环境温度 20 ℃± 3 ℃
相对湿度≤ 75 ％

★使用电源 AC 220V ± 10 ％ 50 ± 1HZ
要求接地电阻≤ 4 Ω

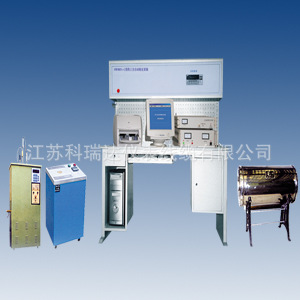

KRD2000-RZJ 热工自动检定系统由高精度数位多用表、主控箱、可控硅调节器、微机系统、恒温装置 ( 检定炉和油槽 ) 以及测量导线和通讯导线组成。
