电容式变送器

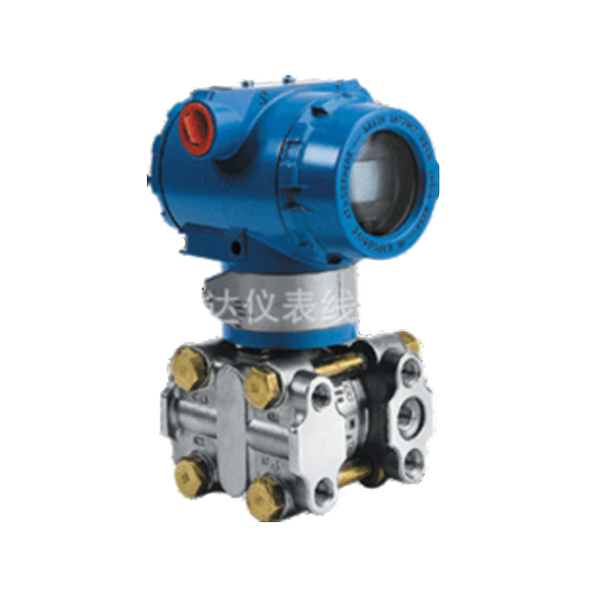

KRD-3851/1151系列电容式变送器一般介绍

概述

KRD-3851/1151系列小型化电容式压力(差压)变送器是引进国外技术和设备的变送器，关键原材料、元器件和零部件均选用进口，整机经过严格组装和测试，该产品具有设计原理、品种规格齐全、安装使用简便等特点。由于该机型外观上结合了目前国内zui为流行，并被广泛使用的两种变送器(罗斯蒙特3051与横河EJA) 的结构优点，给使用者有耳目一新的感觉。同时与传统的1151 、CECC 等系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

特点

★准确度高;

★稳定性好;

★二线制(特殊可四线制);

★固体元件，接插式印刷线路板;

★小型、重量轻、坚固抗振;

★量程、零点外部连续可调;

★正迁移可达500%;负迁移可达600%;

★阻尼可调;

★单向过载保护特性好;

★无机械可动部件，维修工作量少;

★全系列统一结构，零部件互换性强;

★接触介质的膜片材料可选择;

★(316L、TAN、HAS-C、MONEL等耐腐蚀材料)

★防爆结构，多环境使用;

★智能HART现场总线协议。

工作原理

过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，zui大位移约0.1mm，这种位移转变在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4～20mADC信号输出。

功能参数

★使用对象:液体、气体和蒸汽

★测量范围:0～0.lkPa至0～40MPa

★输出信号:4～20mADC(特殊可为四线制220V AC供电，0～l0mADC输出)

★供电电源:12～45VDC，一般为24V DC

★负载特性:与供电电源有关，在某一电源电压时带负载能力见上图(负载特性)，负载阻抗RL与电源电压 VS关系式为:RL≤50(Vs-12)

★指示表:指针式线性指示0～100%等分刻度或LCD液晶式、LED数码管显示

★防爆:a.隔爆型 dIIBT4

b.本质安全型 iaIICT6

★量程和零点:外部连续可调

★正负迁移:零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的正值，均不能超过测量 范围上限的100%。（智能型:量程比15∶1）zui大正迁移量为zui小调校量程的500%;zui大负迁移量为zui小调校量程的600%

★温度范围:放大器工作温度范围:-29～＋93℃(LT型为:-25～＋70℃)

灌充硅油的测量元件:-40～＋104℃

法兰式变送器灌充高温硅油时:-20～＋315℃，普通硅油:-40～＋149℃

★静压:1、4、10、25、32MPa

★湿度:相对湿度为0～100%

★容积吸取量:＜0.16cm3

技术数据

(不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片)

★精确度:±0.2%、±0.25%、±0.5%

★死区:无 (≤0.1%)

★稳定性:六个月内不超过zui大量程的基本误差正值

★振动影响:在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g

★电源影响:小于输出量程的0.005%/V

★负载影响:电源如果稳定，则负载没有影响

●选型表
