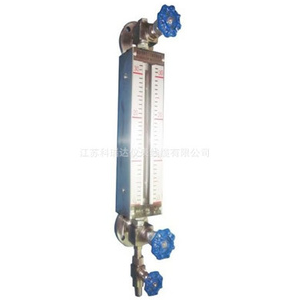

玻璃板液位计
 玻璃板液位计的概述
         HG5型玻璃板液位计是按原化工部HG5-1364~1370-80标准的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球,当玻璃意外破损时,钢球能在容器内压力的作用下,自动关闭液流通道,以防止液位继续外流。

玻璃板液位计的特点
         ●直读式、读数准确可靠
         ●结构简单、维修方便
         ●、耐用

玻璃板液位计的结构原理

根据连通器原理,将容器内介质液体引至外部玻璃板液位计内,通过透明玻璃直接显示容器内液位实际高度。
仪表阀杆密封填料采用柔性石墨压环,密封性能可靠。

玻璃板液位计的主要技术指标
         外形尺寸测量范围(安装中心距L):300、500、800、1100、1400、1700mm。
         工作压力:2.5、4.0、6.3MPa、0.6MPa(用于R型)
         材质:碳钢、不锈钢
         工作温度:-20~+200℃
         钢球自动关闭压力:≥0.2MPa
         伴蒸汽压力: ≤0.6MPa 蒸汽夹套接头:G1/2″外螺纹

玻璃板液位计的型号规格
         液面计规定标记:
名称
型号
规格
标准号
备注
液面计
A(B)T25-I
A(B)T25-II

A(B)T25-Iz
A(B)T25-IIz
L=5008001100140017002000
HG5-1364-80
凸面法兰(A)按HG20592-97
凸面法兰(BHG20592-97
DN20

PN2.5MPa

工作压力:2.5MPa
液面计
BT64-I
BT64-II
BT64-IzBT64-IIz
L=500800110014001700
HG5-1365-80
  凸面法兰(B)按HG20592-97 DN20PN6.3MPa
  工作压力:6.3MPa
液面计
BT40-I
BT40-II
BT40-IzBT40-IIz
L=5008001100140017002000
HG5-1366-80
  凸面法兰(B)按HG20592-97 DN20PN4.0MPa
  工作压力:4.0MPa
液面计
R6-III
304
HG5-1367-80
工作压力:0.6MPa
液面计
R6-I
R6-II
304
HG5-1368-80

液面计
R-III
304
HG5-1369-80
液面计
R-I
R-II
304
HG5-1370-80



标记示例透光式玻璃板液面计
        平面法兰,工作压力2.5MPa
        材质:不锈钢,带伴热夹套
        测量范围:800mm


订货须知
       ●型号规格

测量范围
       ●工作压力、温度
       ●材质
       ●特殊要求协商

  ●
是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件
