产品详细介绍

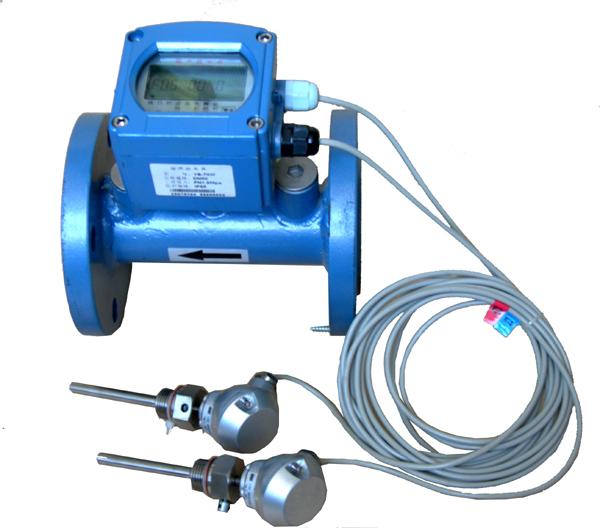

超声波热量表



1、产品特点

●动态流量补偿算法,实现流量的测量;
●温度传感器采用进口高精度PT1000保证测量精度;
●电子运算单元采用美国TI公司MSP430系列16位微处理器,先进的微功耗设计;
●完善的补偿算法,智能化的计量自诊断和监控功能;
●结构紧凑,一体化设计结构牢固抗破坏性好;
●冷热两用,安装在进水、回水两用;
●积分仪外挂式结构,方便用户观察与操作;
●脉冲输出、mbus接口或485接口,可实现数据远传,集中控制(可选);
●始动流量小;

2、安装使用说明

1.热量表安装说明以热量表安装在进水管道上为例



DN50以上口径热量表安装示意图
■安装前请先冲洗管道防止有石子等杂物在管道内;
■安装时请不要转动电器部分,搬运时不要用手抓取表头部分;
■安装时不要扳动、转动、碰击管道内部零部件,避免磕碰表体及损坏电线;
■安装及使用过程中不能拉扯电线,防止损坏;
■安装时应留有足够的检修空间;
■请远离交流电和高频辐射源不小于0.5m以上,避开高温辐射源,避免阳光直射;
■压力试验时请不要大于2.5MPa,确保流量在此热量表的流量范围内,流量范围见技术参数;
■安装时须按照管段上流量指示箭头方向安装;
■进水口前直管段长度满足5倍口径与出水口后直管段长度满足2倍口径为;
■热量表可以水平、垂直安装,但水平安装时两换能器应在同一水平面上,垂直安装要确保水流从下向上流动;
■热量表使用环境温度大于55°℃或管内水温大于90°℃时应将积分仪和托板取下安装在温度较低的墙面或其他物体上;
■当热量表作为冷量表使用时,应将积分仪和托板取下安装在墙面或其他温度接近室温的物体上,同时积分仪的高度应高过管段,防止冷凝水顺着电线滴水到积分仪上;
■将红色标签铂电阻安装在热量表的测温孔内;
■温度传感器(铂电阻)安装好后应把铅封打好;
■安装好后试压前应充分排空管道内空气;
■如果冬天不供暖须将管道内的水排干净,以防结冰冻裂;
■管道法兰和热量表的法兰的安装:
1、按照热量表实际尺寸预留好热量表安装位置;
2、先将管道两侧的法兰套在管道上(不要焊接);
3、将热量表及密封垫用螺丝简单安装在管道上(不要太紧);
4、用电焊枪定位法兰;
5、取下热量表;
6、焊接管道法兰,防止漏水;
7、安装热量表;
8、强烈建议在表体安装位置后面满足2倍管道直径距离后面安装管道伸缩器,方便热量表的安装;
9、建议安装表前阀门、表后阀、过滤器,便于检修;
■热量表安装时配套相应的铂电阻安装头(铁接头),用电焊机在回水管道(以表安装在供水管上为例)上打孔,比铁接头稍大就行,用电焊机把铁接头焊在管壁上;
■DN50、65热量表,将蓝色标签铂电阻安装在铂电阻安装头(铁接头)上即可;
■DN80以上热量表还需安装配套测温套管,加生料带安装在铂电阻安装头(铁接头),将蓝色标签铂电阻安装在测温套管内即可;
■DN50,65铂电阻安装
A、红色标贴测温传感器安装在表上,蓝色标贴测温传感器安装在回水测温座内。如图1所示;
B、连接测温座时,先去掉封堵堵头;
C、把探头上面的黑色“O”型圈取出放进铂电阻安装孔内zui深处,然后再将探头轻轻装进测温座里,然后用手拧紧即可,拧紧后,可以使用扳手加固半圈。注意不要扳手拧的太紧,以防破坏黑色“O”型圈,引起漏水;
D、所有余富连线(数据线、测温线)均置线槽内。确定线槽外无冗余连线。
E:温度传感器要预留维修位置,不能对着墙面;
F:给温度传感器打铅封;

■DN80铂电阻安装
A、红色标贴测温传感器安装在进水测温座内,并打紧螺栓两侧的小螺丝以防铂电阻滑落,蓝色标贴测温传感器安装在回水测温座内,如右图。
B、测温套管往铁接头上安装时一定要缠绕足够多的生料带,以防漏水。
C、测温套管插上铂电阻后一定要把两侧的M2.5螺丝打紧,以防铂电阻滑落。
D、所有余富连线(数据线、测温线)均置线槽内。确定线槽外无冗余连线。
E:温度探头要预留维修位置,不能对着墙面;



技术参数:

公称
口径
mm
流量m3/h
外形尺寸mm
流量传感器接口尺寸
qn
qmin
qmax

50
15
0.6
30
200
160
160
法兰连接-螺栓4-M16
65
25
1.0
50
200
160
160
法兰连接-螺栓4-M16
80
40
1.6
80
225
200
200
法兰连接-螺栓8-M16
100
60
2.4
120
250
215
215
法兰连接-螺栓8-M16
125
100
4.0
200
250
215
215
法兰连接-螺栓8-M16
150
150
6.0
300
300
280
280
法兰连接-螺栓8-M20
200
250
10.0
500
350
330
330
法兰连接-螺栓8-M20
250
400
16.0
800
400
400
400
法兰连接-螺栓12-M20
300
600
24.0
1200
450
450
450
法兰连接-螺栓12-M20
