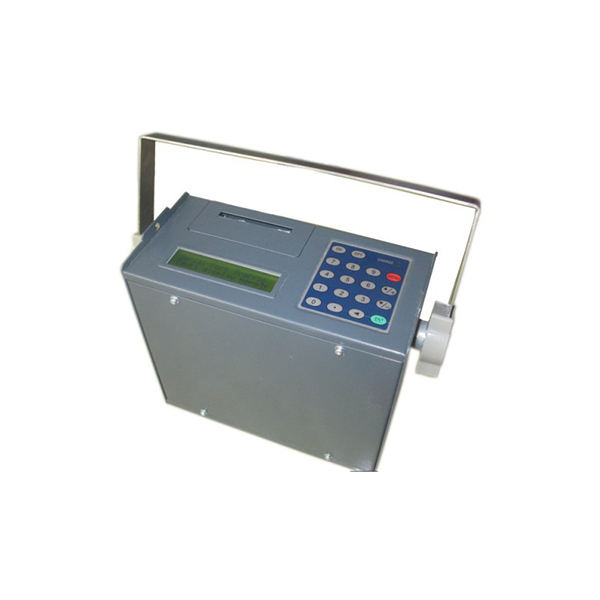

便携式超声波流量计KRD-CSB-6000
■概述
 | 插入式超声波流量计：KRD-CSB-2000 可不停产安装和维护。采用陶瓷传感器，使用专用钻孔装置进行不停产安装。一般为单声道测量，为了提高测量准确度，可选择三声道。 |
 | 外夹式超声波流量计：KRD-CSB-1000 能够完成固定和移动测量。采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装，安装时不损坏管路。 |
 | 管段式超声波流量计：KRD-CSB-8000 需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。 |
■转换器
转换器分为三种型式：壁挂式转换器 盘装式转换器 一体式转换器
◇转换器外观结构
 |  |  |  |
◇转换器外形尺寸和安装方法 |
   |
壁挂式转换器 |
   |
壁挂式转换器(打印机，GPRS/GSM) |
   |
盘装式转换器 |
   |
一体式转换器 |
■传感器
传感器分为三种型式：插入式传感器 外夹式传感器 管段式传感器
◇传感器外观结构
 |  |  |  | |||
插入式传感器 | 外夹式传感器 | 单声道管段式传感器 | 三声道管段式传感器 |
◇传感器的外形尺寸和安装方式 |
   |
插入式传感器外形尺寸和安装方式 |
   |
 |  |  | ||
适用管径DN80-2000mm | 适用管径DN20-65mm |
管段式传感器外形尺寸和安装方式
管段式传感器数据表
内径（mm） 重量（kg） 安装长度L（mm） 法兰尺寸（mm） DD0N x A单声道单声道三声道
20 | 7.8 | 280 | 110 | 79.5 | 4 x 16 |
25 | 8.2 | 280 | 110 | 79.5 | 4 x 16 |
32 | 9.5 | 280 | 120 | 89.0 | 4 x 16 |
40 | 10.1 | 280 | 120 | 89.0 | 4 x 16 |
50 | 12.2 | 280 | 150 | 120.5 | 4 x 20 |
65 | 14.5 | 280 | 180 | 139.5 | 4 x 20 |
80 | 17.5 | 280 | 190 | 152.5 | 4 x 20 |
100 | 19.2 | 280 | 230 | 190.5 | 4 x 20 |
125 | 19.6 | 290 | 255 | 216 | 8 x 22 |
150 | 25.1 | 310 | 280 | 251.5 | 8 x 22 |
200 | 40.8 | 340 | 345 | 298.5 | 8 x 22 |
250 | 61.0 | 370 | 405 | 362.0 | 12 x 26 |
300 | 89.2 | 410 | 485 | 432.0 | 12 x 26 |
350 | 97.2 | 440 | 535 | 476.0 | 12 x 30 |
400 | 102.3 | 480 | 600 | 540.0 | 16 x 30 |
450 | 113.5 | 510 | 635 | 578.0 | 16 x 33 |
500 | 147.8 | 550 | 700 | 635.0 | 20 x 33 |
600 | 211.5 | 620 | 815 | 749.5 | 20 x 36 |
700 | 331 | 690 | 915 | 850 | 24 x 36 |
800 | 489 | 750 | 1046 | 970 | 24 x 40 |
1000 | 810 | 890 | 1288 | 1200 | 28 x 44 |
1200 | 1280 | 1030 | 1522 | 1434 | 32 x 44 |
1400 | 1805 | 1160 | 1778 | 1670 | 32 x 48 |
1600 | 2301 | 1290 | 1982 | 1874 | 36 x 48 |
1800 | 3205 | 1430 | 2236 | 2114 | 36 x 52 |
2000 | 4089 | 1560 | 2446 | 2324 | 40 x 52 |
■技术参数
插入式超声波流量计管段式超声波流量计外夹式超声波流量计管径范围(mm)流速范围（%） 0.01～12准确度（%）测量液体管道材质管衬材质信号输出键盘显示器测量功能数据存贮环境温度传感器材质传感器承压能力传感器防护等级转换器防护等级防爆等级传感器电缆长度传感器电缆型号工作电源转换器外形尺寸传感器外形尺寸转换器重量传感器重量热量测量功能
DN80～4000 |
DN20～2000 | DN20～4000 | ||
单声道 | 三声道 | 单声道 | 三声道 | 1.5 |
1.0 | 0.5 | 1.0（校正0.5） | 0.5 | |
水、河水、海水、石油、化学液体等均质液体
金属（如碳钢、铸铁、不锈钢、铝等）非金属材料（如PVC，有机玻璃等）
玻璃钢、砂浆、橡胶等
1.4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。
2.累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。
3.RS-485：光电隔离，波特率可选择，传输距离大于1.6km。
4.打印机：RS-232串口模式。打印机为选配件。
4 x 4 汉字键盘或 1 x 4 英文键盘
2 x 10 汉字显示或 2 x 16英文显示
显示瞬时流量、瞬时流速、正累计流量、净累计流量、累计运行时间、瞬时供热量、累计供热量、供回水温度。
可储存前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
转换器：-10～45 ℃（特定环境请说明）
传感器：-30～+60 ℃（常温型）
-30～+160 ℃（高温型）
不锈钢和陶瓷 | 不锈钢和普通碳钢 | 常温型为尼龙 | ||
管内部分压力小于2.5MPa | DN20～700mm小于2MPa DN800～2000mm小于1MPa | 与管内压力无关建议不浸水工作 | ||
IP68 | ||||
壁挂式转换器：IP65 盘装式转换器：IP52 一体式转换器：IP67 | ||||
[Exib]IIBT6 | ||||
小于400m | 小于400m | 小于300m | ||
SEYV-75-2（直径7mm） | ||||
AC220V ± 10% ，DC12～36V ， 功率0.5W | ||||
壁挂式：213 x 185 x 107mm 盘装式：16 x 80 x 250mm 一体式：185 x 140 x 100mm | ||||
220x20（杆部）x50（连接部）mm | 见管段传感器数据表 | 60x40x35mm | ||
壁挂式：1.2kg 盘装式：0.8kg 一体式：1.4kg | ||||
0.7kg/支 | 见管段传感器数据表 | 0.2kg/支 | ||
测量供热、热损耗、入口温度、出口温度。 | ||||
