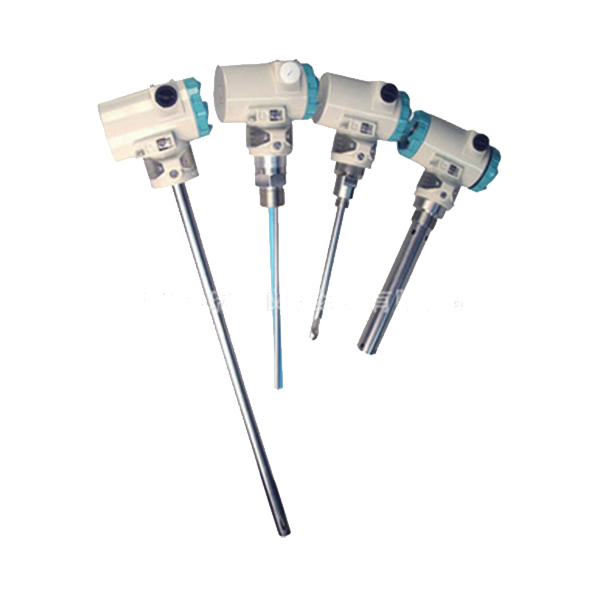

磁致伸缩液位计

磁致伸缩液位计又称磁致伸缩线位移变送器

1.磁致伸缩液位计的介绍：

磁致伸缩线位移变送器是采用磁致伸缩原理而成的高精度可测超长行程绝对位置测量变送器，可以测量运动物体的直线位移。由于采用非接触测量方式，无磨损、高可靠、高稳定、寿命长，并具有良好的环境适应性。与导电橡胶位移变送器、磁栅位移变送器、电阻式位移变送器等产品相比有明显的优势，而且一只变送器可以用来测量位移、速度，具有高的性能价格比。

磁致伸缩位移变送器的结构，是采用不锈钢外壳（包含测杆）、磁致伸缩线（波导丝）、可移动磁环（内有磁铁）和电子部件等部分组成。

2 磁致伸缩液位计的应用：

磁致伸缩线位移变送器常见的应用有以下两种：

A. 液压油缸、气缸活塞位置；机床等机械定位和位移检测；木材加工、工程道路机械；汽轮、水轮机械；模拟运动平台；食品加工等。

B. 把磁环变成磁性浮球做液位测量，常用于储油罐或贵重化工原料的液位高度测量；可在同一测杆上安装多个不同比重的浮球做同一储罐内分层液体的液面测量。

3磁致伸缩液位计的工作原理：

在测量位移时变送器电子仓的电子部件产生一激励脉冲，此脉冲沿波导丝向下运动。在变送器测杆外配有一磁环，此磁环沿测杆随被测物体的移动而移动。由于磁环会产生一个磁场。当电流产生的磁场与磁环相加形成螺旋磁场，产生瞬时扭力，使波导丝扭动并产生张力脉冲，这个脉冲以固定的速度沿波导丝传回，在接收回波线圈上会产生感应电流脉冲、即返回脉冲，通过测量起始脉冲与返回脉冲之间的时间、乘以固定速度，便能确定被测物体位置。由于传感元件是非接触的，长期在线连续的测量不会对传感器造成任何磨损。

4 主要特点

? 耐恶劣使用环境、高可靠、寿命长；

? 高精度、高稳定性；

? 高分辨率

? 绝对位置输出；

? 非接触式测量，寿命长；

? 具有反向极性保护功能

? 防雷击、防射频干扰

? 抗震抗冲击

? 结构精巧，适应范围广；

? 安装方便，无需定期维修或标定。

5 技术指标

电    源： DC24V；

功    耗： 模拟量型50mA；脉冲输出小于2 mA； RS485接口50mA；

工作温度： 电子仓： －40℃ ～ ＋85℃ ；测 杆： －40℃ ～ ＋125℃

量程范围： 硬杆50mm～5000mm ；可卷缩软杆50mm～20000mm；

输出形式： 4～20mA；0～5V；0～10V；脉冲信号；RS485(数字通讯) ；

线性误差： 优于±0.05%FS ，量程小于300mm的变送器,误差小于150μm

重 复 性： 优于±0.02%FS

分 辨 率： 优于±0.02%FS

迟    滞： 优于±0.02%FS

温度系数： 50PPm/℃

输出纹波： 小于20mV

响应时间： 0.2～6ms（根据杆长）

死    区： 普通型：上死区，40mm；下死区，40mm (可根据用户要求适当改变)

测杆材料： 1Cr18Ni9Ti、304SS、316SS 或用户特殊定制

电子仓外壳材料：304SS或用户特殊定制

引线方式： 1：屏蔽电缆连接，默认长度4芯1.5m ；

                   2：5芯连接器

连接形式： 通常M18×1.5、或者用户特殊定制
