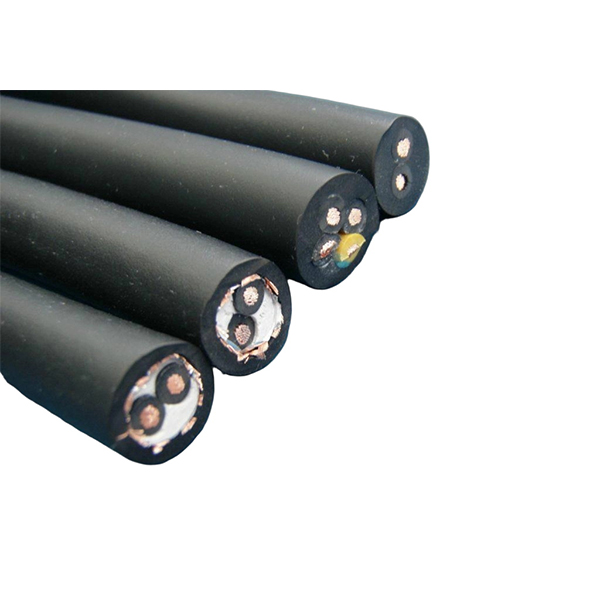

聚氯乙烯绝缘聚氯乙烯护套电力电缆
一、用途:本产品适用于固定敷设交流50Hz额定电压(U0/U) 0.6/1KV的固定线路中,供输配电能之用。
二、型号名称
型号 | 电缆名称 |
VV-GB | 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 |
VV22-GB | 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
三、规格
型号 | 芯数 | 标称截面mm2 |
VV | 1 | 1-800 |
VV22 | 1 | 10-800 |
VV | 2 | 1-150 |
VV22 | 2 | 4-150 |
VV | 3 | 4-300 |
VV22 | 3 | 4-300 |
VV | 3+1 | 4-185 |
VV22 | 3+1 | 4-185 |
VV | 3+2 | 4-240 |
VV22 | 3+2 | 4-240 |
VV | 4+1 | 4-240 |
VV22 | 4+1 | 4-240 |
四、主要特点
1、本产品等效采用IEC502标准组织。
2、单芯电缆铠装采用非磁性材料。
3、五芯电缆适用TN-S，TN-C-S J电缆中性点直接接地系统。
4、电缆外护套上有明显的产品标记。
5、电缆长期工作温度为70摄氏度。
五、电缆允许载流量
电缆允许持续载流量（A） | ||||
绝缘类型 | 聚氯乙烯 | |||
护套 | 无钢铠护套 | |||
缆芯高工作温度℃ | 70 | |||
缆芯数 | 单芯 | 二芯 | 三芯或四芯 | |
缆芯截面（mm2） | 2.5 | 18 | 15 | |
4 | 24 | 21 | ||
6 | 31 | 27 | ||
10 | 44 | 38 | ||
16 | 60 | 52 | ||
25 | 95 | 79 | 69 | |
35 | 115 | 95 | 82 | |
50 | 147 | 121 | 104 | |
70 | 179 | 147 | 129 | |
95 | 22 | 181 | 155 | |
120 | 257 | 211 | 181 | |
150 | 294 | 242 | 211 | |
185 | 340 | 246 | ||
240 | 410 | 294 | ||
300 | 473 | 328 | ||
环境温度℃ | 40 | |||
注：（1）表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以1.29。
（２）单芯只适用于直流。
