产品详细介绍

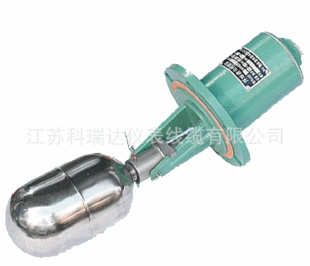

KRD-UQK-02浮球液位控制器

UQK-02型浮球液位控制器适用于对各种容器内液体的液体控制，当液位到达上、下切换值时，控制器触点发出通断开关式信号。
产品系列分防爆或非防爆两大类，防爆型能用于易燃和易爆介质为1.2级及A、B、C组承压容器的液位控制。控制器不适用于对黄铜、不锈钢等材料有较强腐蚀作用以
及含有导磁杂质的介质。

浮球液位控制器的主要技术指标

型号名称

防爆

等级

介质压力

(MPa)

介质温度

(℃)

切换差

(mm)

整定

方式

安装形式

电源及触点容量和寿命

UQK-02型球液位控制器

1.0

150

25~250

有级

可调

水平

交流：220V、1.5A、110V、2.5A

直流：24V、2.5A、240V、0.5A

寿命：5×102

UQK-02-dIIBT4型球液位控制器

dIIBT4

4.0

浮球液位控制器的连接法兰标准

●UQK-02型为非标准法兰
●UQK-02型-dIIBT4型为HG5012-58、DN80、PN4.0

浮球液位控制器的结构原理

UQK型浮球液位控制器由互为隔离的浮球组和触头组二大部分组成。

当被测液位升高或降低时，浮球1随之升降，使其端部的磁钢2上、下摆动，通过磁力作用，推斥安装在外壳3内相同磁极的磁钢4上、下摆动，其另一端的动触点5便在静触头1-1及2-2间连通或断开。
