产品型号:KRD-LZ

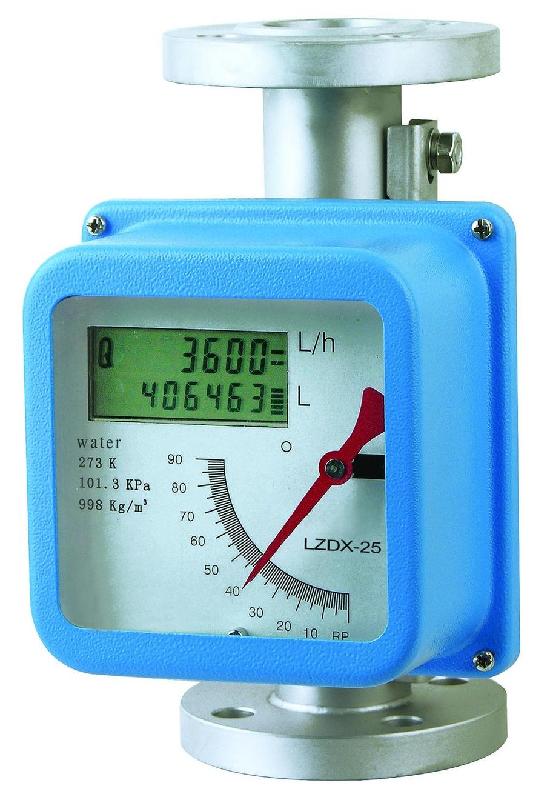

一、金属管浮子流量计概述

KRD-LZ系列金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、Modular概念设计,因其具有体积小、压损小、量程比大(10:1)、安装维护方便等特点,故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
KRD-LZ系列金属管浮子流量计的系列产品,针对不同的用户需求、不同场合,有多种测量形式供用户可选;按输出形式分有就地指示型、远传输出型、控制报警型,按输出形式分有就地指示型、远传输出型、控制报警型;按防爆要示分类,又可分为普通型、本质安全型、隔离防爆型三种。
KRD-LZ系列金属管浮子流量计采用了国际先进的 Honeywell无接触检测磁场角度变化的磁测传感器、并配以Motorola微处理系统,可实现液晶指示、累积、远传输出(4-20Ma)、脉冲输出、上下限报警输出等功能,该型智能信号变送器具有及高的精度和可靠性,可以取代进口同类型仪表,且具有性价比高、多参数标定、掉电保护等到特点。
KRD-LZ系列金属管浮子流量计的设计制作还考虑了用户工艺流向要求,有KRD50垂直安装式、KRD51上进下出安装式、KRD52侧进侧出安装式、KRD53底进侧出安装式、KRD54螺纹连接式、KRD56R/L水平安装式等安装方式可选。
二、金属管浮子流量计结构原理
KRD-LZ系列金属管浮子流量计由二部分组成:
传感器———测量管及浮子;
信号变送器———指示器;
传感器的触液材质有四种:不锈钢、哈氏合金、钛材、不锈钢衬PTFE;用户可根据不同的角液材质,来满足工艺的耐压及介质防腐的需要。根据不同的测量要求,用户在选型时,可以选择不同的指示器组合,来实现不同的测量要求。 流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时,浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时,浮子即相对而言静止在某个位置,这个位置随浮子与锥管的环面积、流体流速而变化,浮子的位置即对应被测介质流量的大小。
三、金属管浮子流量计特点
◇模块化组合设计,维修方便,正常使用免维护
◇单轴、非接触磁耦全结构,信号传输更稳定
◇双行、大屏幕液晶显示瞬时、累计流量,可带背光
◇智能型具有掉电保护、数据备份及恢复功能
◇全金属结构,抗震、耐压、耐温、防腐
◇短行程、总主250mm,设计安装更方便
四、 金属管浮子流量计技术参数
测量范围:水(20℃)1-200000 l/h 空气(20℃,0.1013MPa)0.03-4000m3/h 参见流量表,特殊流量可订制
量程比:标准型10:1 特殊型20:1
精度: 标准型1.5级 特殊型1.0级
压力等级:标准型: DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型: DN15-DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa
特殊型在选型和订货前应与工厂协商
压力损失:7kPa-70kPa
介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃
高温型:高可达400℃
介质粘度:DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
环境温度:液晶型-30℃-+85℃
指针型-40℃-+120℃
连接形式:标准型:DIN2501标准法兰
特殊型:由用户指定的任意标准法兰或螺纹
电缆接口:M20*1.5
供电电源:标准型24VDC二线制4-20mA(10.8VDC-36VDC)
交流型:85-265VAC 50HZ
电池型:3.6V@4AH镍氢电池
报警输出:上限或下限瞬时流量报警
标准型:集电极开路输出(zui大100mA@30VDC内部阻抗100欧)
特殊型:继电器输出(触点容量zui大5A@250VAC)
脉冲输出:累积脉冲输出,zui小间隔50毫秒
液晶显示:瞬时流量显示数值范围:0-50000
累计流量显示数值范围:0-99999999
防护等级:IP65
防爆标志:本安型iaⅡCT6 隔爆型dⅡCT6

五、金属管浮子流量计产品选型
代号 测量管结构
KRD-50 下进上出
KRD-51 下进上横出
KRD-52 下横进上横出
KRD-53R 右进左出
KRD-53L 左进右出
  代号 接液材质
R0 0Cr18Ni2Mo2Ti
R1 1Cr18Ni9Ti
Rp PTFE
T1 钛合金
Rl 316L
  代号 管道口径
DN15 15
DN25 25
DN50 50
DN80 80
DN100 100
DN150 150
DN200 200
  代号 附加结构

T 夹套型
Z 阻尼型
G 高温型
Y 高压型
  代号 指示器形式代码组合
M1 就地指示器,机械指示瞬时流量
M2 供电型,机械指示瞬时流量,液晶显示瞬时/累积流量
M3 供电型,无机械指示,液晶显示瞬时/累积流量
  代码 供电方式
只限M1指示器
A 220VAC,4-20mA输出
B 电池供电,无输出
C 24VDC,二线制供电,4-20mA输出
D 24VDC,三、四线制供电,4-20mA输出
  代号 防爆标志
l 本安iaCT5方型壳体
d 隔爆Diibt4园壳体
  代号 报警或脉冲输出
无报警或脉冲输出
K1 上限报警或一路脉冲输出
K2 下限报警或一路脉冲输出
K3 上、下限报警或双路脉冲输出

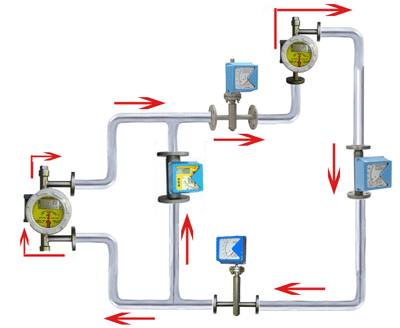

金属管浮子流量计安装示意图

金属管浮子流量计的安装注意事项
为了能让金属管浮子流量计正常工作且能达到一定的测量精度,在安装流量计时要注意以下几点:
·金属管浮子流量计须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°;
·为了方便检修和更换流量计、清洗测量管道,安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀;
·金属管浮子流量计入口处应有5倍管径以上长度的直管段,出口应有250mm直管段;
·如果介质中含有铁磁性物质,应安装磁过滤器;如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器
·当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作;
·为了避免由于管道引起的流量计变形,工艺管线的法兰须与流量计的法兰同轴并且相互平行,管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游:
·测量气体时,如果气体在流量计的出口直接排放大气,则应在仪表的出口安装阀门,否则将会在浮子处产生气压降而引起数据失真。
·安装PTFE衬里的仪表时,法兰螺母不要随意不对称拧得过紧,以免引起PTEF衬里变形;
·带有液晶显示的仪表,要尽量避免阳光直射显示器,以免降低液晶使用寿命;带有锂电池供电的仪表,要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命
