Products 椭圆齿轮流量计
产品详细介绍

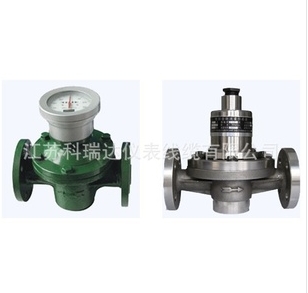

KRD-LC椭圆齿轮流量计
系直读累积式仪表,是计量流经管道内液体流量总和的容积式流量计。可广泛用于石油、化工、医药卫生等部门的流量测量。
1、精确度高,受液体粘度影响较小, 高±0.2%
2、表前不需安装直管段
3、可水平安装或垂直安装,但椭圆齿轮轴应安装成水平位置。
4、铸铁(普通型),铸钢、不锈钢(防腐型)。
5、有单累积计数器和双累积计数器两种 (双累积有单次清零功能)
注:为防止被测介质中的杂物卡死流量计,须在表前安装过滤器配套使用。

基本误差限(%

公称压力(MPa

工作温度(℃)

液体粘度(mpa·s

<±0.5%

1.6

-30~160

0.6~250

型号

公称通径(mm)

流量范围(m3/h)

石油产品粘度(mpa·s)

化学液体粘度(mpa·s)

0.6~2

2~75

75~250

2~250

LC-15

15

0.38~1.5

0.2~1.5

0.15~1.5

0.3~1.5

LC-20

20

0.75~3

0.4~3

0.3~3

0.6~3

LC-25

25

1.5~6

0.8~6

0.6~6

1.2~6

LC-40

40

3~15

2~15

1.5~15

2.4~12

LC-50

50

4.8~24

3.2~24

2.4~24

3.8~19

LC-65

65

8-40

5.3-40

4-40

6.4-32

LC-80

80

12~60

8~60

6~60

10~50

LC-100

100

20~100

13~100

10~100

16~80

型号

公称通径(Dg)

总长L

总宽H

总高B

中心高A

法兰D

法兰孔D1

螺栓孔N- ф

LC-15

15

180

124

205

158

95

65

4- ф14

LC-20

20

180

124

225

168

105

75

4- ф14

LC-25

25

245

184

240

171

115

85

4- ф14

LC-40

40

250

184

270

187

145

110

4- ф18

LC-50

50

340

240

305

210

160

125

4- ф18

Lc-65

65

340

253

310

213

180

145

4- ф18

LC-80

80

420

310

390

260

195

160

8- ф18

LC-100

100

440

330

440

280

215

180

8- ф18
