 应用
|
|
|

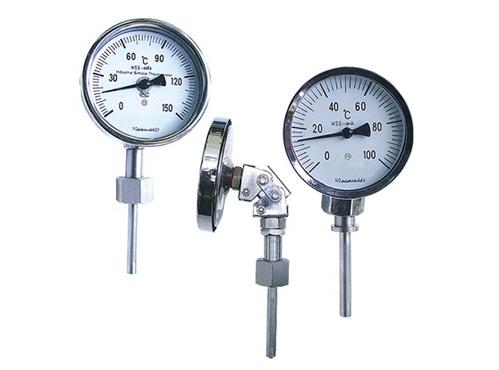

KRD-WSS双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
|
|
特点 |
|
|
●现场显示温度，直观方便；
●可靠，使用寿命长；
●多种结构形式，可满足不同要求。
|
|
工作原理 |
|
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值 |
|
主要技术参数
|
|
●产品执行标准
JB/T8803-1998
GB3836-83
●标度盘公称直径：60，100，150
●精度等级：（1.0），1.5
●热响应时间：≤40S
●防护等级：IP55
○角度调整误差
角度调整误差应不超过其量程的1.0%
○回差
温度计回差应不大于基本误差限的正值
○重复性
温度计重复性上限范围应不大于基本误差限正值的1/2
○测温范围
|
|
测量范围℃
|
适用范围
|
|
工业、商业
|
实验室、小型
|
|
-80～+40
|
√
|
√
|
|
-40～+80
|
√
|
√
|
|
0～50
|
√
|
√
|
|
0～100
|
√
|
√
|
|
0～150
|
√
|
√
|
|
0～200
|
√
|
√
|
|
0～300
|
√
|
√
|
|
0～400
|
√
|
√
|
|
0～500
|
√
|
√
|
|
|
○正常工作天气条件 |
|
|
工作场所
|
温度℃
|
相对湿度%
|
|
掩蔽场所
|
-25～+55
|
5～100
|
|
户外场所
|
-40～+85
|
5～100
|
|
|
|
○测量端形式 |
|
|
|
○外形及尺寸 |
|
|
形式
|
A
|
B
|
C
|
E
|
L
|
d
|
|
轴向型
|
65
|
23
|
73
|
-
|
75
100
150
200
300
400
500
750
1000
|
Φ6
Φ8
Φ10
|
|
105
|
23
|
73
|
-
|
|
155
|
23
|
73
|
-
|
|
径向型
|
65
|
50
|
110
|
34
|
|
105
|
50
|
110
|
34
|
|
105
|
50
|
110
|
34
|
|
135°向型
|
105
|
23
|
85
|
-
|
|
155
|
23
|
85
|
-
|
|
万向型
|
105
|
23
|
178
|
120
|
|
155
|
23
|
178
|
120
|
|
|
○安装固定形式
●可动外螺纹管接头 |
|
|
M
|
H
|
SW
|
d
|
|
M16×1.5
|
12
|
18
|
Φ6
Φ8
Φ10
|
|
M20×1.5
|
16
|
22
|
|
M27×2
|
20
|
30
|
|
NPT1/4
|
15
|
18
|
|
NPT1/2
|
19
|
22
|
|
NPT3/4
|
25
|
30
|
|
|
●可动内螺纹管接头 |
|
|
M
|
H
|
SW
|
d
|
|
M16×1.5
|
12
|
18
|
Φ6
Φ8
Φ10
|
|
M20×1.5
|
16
|
22
|
|
M27×2
|
20
|
30
|
|
NPT1/4
|
15
|
18
|
|
NPT1/2
|
19
|
22
|
|
NPT3/4
|
25
|
30
|
|
|
●固定螺纹管接头 |
|
|
M
|
H
|
SW
|
d
|
|
M16×1.5
|
12
|
18
|
Φ6
Φ8
Φ10
|
|
M20×1.5
|
16
|
22
|
|
M27×2
|
20
|
30
|
|
NPT1/4
|
15
|
18
|
|
NPT1/2
|
19
|
22
|
|
NPT3/4
|
25
|
30
|
|
|
|
●卡套螺纹接头 |
|
|
M
|
H
|
SW
|
d
|
|
M12×1.5
|
15
|
19
|
Φ6
|
|
M16×1.5
|
15
|
22
|
Φ8
|
|
M20×1.5
|
16
|
24
|
Φ10
|
|
|
|
●卡套螺纹接头 |
|
D
|
D0
|
D1
|
SW
|
d0
|
d
|
|
Φ60
|
Φ42
|
Φ24
|
Φ22
|
Φ9
|
Φ8
Φ10
|
|
|
|
|
|
●固定法兰
|
D
|
D1
|
D2
|
H
|
d0
|
d
|
|
Φ105
|
Φ75
|
Φ55
|
Φ16
|
Φ14
|
Φ8
Φ10
|
注：可提供ANSI、JB、HG等标准法兰。
|
|
|
型号命名方法 |
|
|
KRD-W |
温度仪表 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
S |
金属膨胀式 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
S |
感温元件双金属片 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
表壳公称直径 |
|
3
4
5
|
160
100
150 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
位置特征 |
|
0
1
2
8
|
轴向（直型）
径向（角型）
135°向（钝角型）
万向（可调角型） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安装固定装置 |
|
0
1
2
3
4
5
6
|
无固定装置
可动外螺纹
可动内螺纹
固定螺纹
固定法兰
卡套螺纹
卡套法兰 |
|
|
|
|
|
|
|
|
|
防护形式 |
无（未标注）
W
F |
普通型
防护型
防腐型 |
|
|
| |
|
|
|
KRD-W
|
S
|
S
|
-4
|
8
|
1
|
W |
|
典型型号示例
|
|
|
型号及规格 |
|
|
○轴向型 |
|
|
型号
|
测温范围
|
精度等级
|
保护管材料
|
规格
|
安装固定装置
|
|
D
|
L
|
|
WSS-330
|
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
|
1.5
|
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
Φ60
|
75
100
150
200
300
400
500
750
1000
|
无固定装置
|
|
WSS-440
|
Φ100
|
|
WSS-500
|
Φ150
|
|
WSS-301
|
Φ60
|
可动外螺纹
|
|
WSS-401
|
Φ100
|
|
WSS-501
|
Φ150
|
|
WSS-302
|
Φ60
|
可动内螺纹
|
|
WSS-402
|
Φ100
|
|
WSS-502
|
Φ150
|
|
WSS-303
|
Φ60
|
固定螺纹
|
|
WSS-403
|
Φ100
|
|
WSS-503
|
Φ150
|
|
WSS-304
|
Φ60
|
固定法兰
|
|
WSS-404
|
Φ100
|
|
WSS-504
|
Φ150
|
|
WSS-305
|
Φ60
|
卡套螺纹
|
|
WSS-405
|
Φ100
|
|
WSS-505
|
Φ150
|
|
WSS-306
|
Φ60
|
|
WSS-406
|
Φ100
|
卡套法兰
|
|
WSS-506
|
Φ150
|
|
|
○径向型 |
|
|
型号
|
测温范围
|
精度等级
|
保护管材料
|
规格
|
安装固定装置
|
|
D
|
L
|
|
WSS-310
|
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
|
1.5
|
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
Φ60
|
75
100
150
200
300
400
500
750
1000
|
无固定装置
|
|
WSS-410
|
Φ100
|
|
WSS-510
|
Φ150
|
|
WSS-311
|
Φ60
|
可动外螺纹
|
|
WSS-411
|
Φ100
|
|
WSS-511
|
Φ150
|
|
WSS-312
|
Φ60
|
可动内螺纹
|
|
WSS-412
|
Φ100
|
|
WSS-512
|
Φ150
|
|
WSS-313
|
Φ60
|
固定螺纹
|
|
WSS-413
|
Φ100
|
|
WSS-513
|
Φ150
|
|
WSS-314
|
Φ60
|
固定法兰
|
|
WSS-414
|
Φ100
|
|
WSS-514
|
Φ150
|
|
WSS-315
|
Φ60
|
卡套螺纹
|
|
WSS-415
|
Φ100
|
|
WSS-515
|
Φ150
|
|
WSS-316
|
Φ60
|
|
WSS-416
|
Φ100
|
卡套法兰
|
|
WSS-516
|
Φ150
|
|
|
○135°向型 |
|
|
型号
|
测温范围
|
精度等级
|
保护管材料
|
规格
|
安装固定装置
|
|
D
|
L
|
|
WSS-420
|
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
|
1.5
|
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
Φ100
|
75
100
150
200
300
400
500
750
1000
|
无固定装置
|
|
WSS-520
|
Φ150
|
|
WSS-421
|
Φ100
|
可动外螺纹
|
|
WSS-521
|
Φ150
|
|
WSS-422
|
Φ100
|
可动内螺纹
|
|
WSS-522
|
Φ150
|
|
WSS-423
|
Φ100
|
固定螺纹
|
|
WSS-523
|
Φ150
|
|
WSS-424
|
Φ100
|
固定法兰
|
|
WSS-524
|
Φ150
|
|
WSS-425
|
Φ100
|
卡套螺纹
|
|
WSS-525
|
Φ150
|
|
WSS-426
|
Φ100
|
卡套法兰
|
|
WSS-526
|
Φ150
|
|
