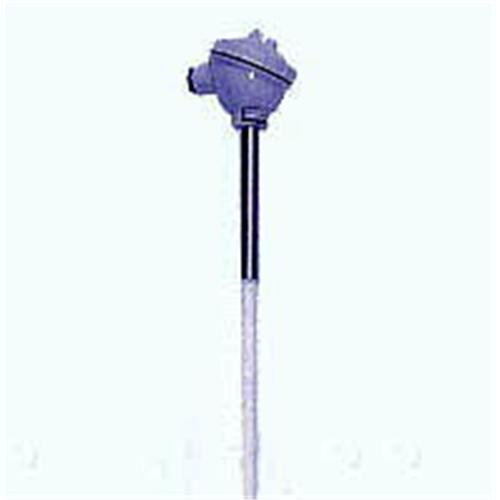

WR系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
各种铂铑热电偶的外形常因需要而不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
2：应用
铂铑热电偶适用于各种过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。
3：主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压
4:测量温度及允差
|
热电偶类别
|
代号
|
分度号
|
高温度
|
测量温度
|
允许偏差△t℃
|
|
铂铑30-铂铑6
|
WRR
|
B
|
0~1800
|
0-1600
|
±1.5℃或±0.25%t
|
|
铂铑10-铂
|
WRP
|
S
|
0~1600
|
0-1300
|
±1.5℃或±0.25%t
|
|
镍铬-镍硅
|
WRN
|
K
|
0~1300
|
0-1100
|
±2.5℃或±0.75%t
|
|
镍铬-铜镍
|
WRE
|
E
|
0~800
|
0-800
|
±2.5℃或±0.75%t
|
5：型号及规格
|
型 号
|
分 度 号
|
测温范围℃
|
保 护 管 材 料
|
热响应时间
|
规 格
|
|
d
|
L x l
|
|
WRP-130
WRP2-130
|
S
|
0-1300
|
高铝质
|
＜ 150S
|
Φ16
|
300x150
350x200
400x250
450x300
550x400
650x500
900x750
1150x1000
1650x1500
2150x2000
|
|
WRP-131
WRP2-131
|
＜ 360S
|
Φ25
|
|
WRQ-130
WRQ2-130
|
R
|
0-1300
|
＜ 150S
|
Φ16
|
|
WRQ-131
WRQ2-131
|
＜ 360S
|
Φ25
|
|
WRR-130
WRR2-130
|
B
|
0-1600
|
刚玉管
|
＜ 150S
|
Φ16
|
|
WRR-131
WRR2-131
|
＜ 360S
|
Φ25
|
1) 热电偶 I 级按协议订货；
|
