产品详细介绍

一、用途:

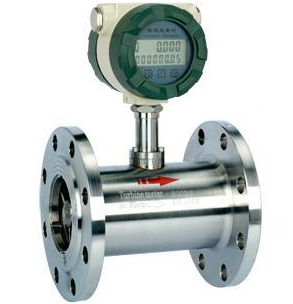

   涡轮流量计是一种速度式仪表,它具有精度高,重复性好,结构简单,运动部件少,耐高压,测量范围宽,体积小,重量轻,压力损失小,维修方便等优点,用于封闭管道中测量低粘度气体的体积流量和总量。在石油,化工,冶金,城市燃气管网等行业中具有广泛的使用价值。
二、特点
下限流速低 ,范围度宽,下限流速低于0.5m/s,压力损失小,叶轮抗冲击能力强。
采用特殊轴承性能可靠寿命长。
具有较强的抗震动性和抗电磁干扰能力,采用全密封隔离保护自润滑轴承, 性能可靠工作寿命长。
现场型液晶屏显示清晰直观。
具有温度压力补偿功能。
三、主要技术参数
  1.公称通径:40mm ~ 250mm
2.精 确 度:±1%R,±1.5%R;±0.2%FS(4~20mA),
3.被测介质:天然气、煤制气、空气等
4.环境温度:-20℃ ~ +50℃,
5.介质温度:-20 ℃~ +80℃
6.公称压力:1.6Mpa 、2.5Mpa
7.防爆等级:ExibⅡBT4 , ExdⅡBT6
8.输出信号:电压脉冲、4 ~ 20 mA(+24V DC)二线制
9.通信接口:选用RS-485通信接口。
10.供电电源:传感器:+5V~ +24VDC(外接)
变送器:+24VDC(外接)
流量计:3.0V锂电池(内装)
四、电气特征
1、 显示方式:
  (1)LWQ-A 远传显示:脉冲输出(配显示仪表);
  (2)LWQ-B 现场显示:7位LCD显示累积流量,单位(m3)
7位LCD显示瞬时流量,单位(m3/h)(带汉字显示符)
  (3)LWQ-C 温度压力补偿型:
  a、 显示标准瞬时流量及标准累计流量;
  b、 显示工况瞬时流量及工况累计流量;
  c、 显示当前压力、温度、电池电压;
  d、 显示日期和时钟。
2、输出功能:
  (1)脉冲输出,p-p值由供电电源确定;
  (2)4~20mA两线制电流输出;
  (3)单位体积脉冲输出及传感器原始脉冲输出;
  (4)带有RS485半双工通讯接口、RS232半双工通讯接口。
3、供电电源:
  (1)LWQ-A;DC5~24V;
  (2)LWQ-B:3V锂电池安装于仪表内部可连续使用八年以上;
  (3)LWQ-C:3V锂电池安装于仪表内部可连续使用四年以上;
五、 仪表结构及安装方式:见(表一)、(图一)、(图二)

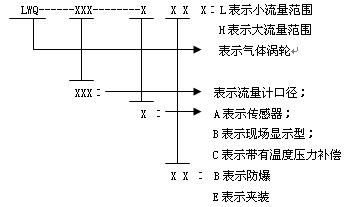

六、型号及规格说明:

(表一)
X表示: A型(涡轮流量传感器)
  B型(气体智能涡轮流量计)
  C型(温度压力补偿型涡轮流量计)
L表示: 小流量范围
H表示: 大流量范围
