特点
由于楔形孔板结构独特，可用于粘滞性液体的流量测量，粘度可高达500 mPa.S，如燃油、渣油、重油等。适用于含悬浮颗粒的液固混合物，如浆状流体、污水等的流量测量。雷诺数使用范围宽广，适用于低的雷诺数(ReD=300)，而雷诺数上限可达到106以上。楔形流量传感器无沉积、不堵塞，适用范围广，除应用于一般气体、液体、蒸汽外，特别适用于高粘度、结晶混合液、脏污的液体及高含尘气体的流量测量。长期运行精度高、稳定性好。楔型流量传感器结构简单、可靠、无可移动部件与易损部件。使用寿命长。
|
注意事项
◆安装 ▲可水平、垂直或倾斜安装，应保证管内充满液体。 ▲节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。 ▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。 ▲引压管路安装应符合标准规定的规范。 ◆订货须知 订货时请详细提供以下数据： (1)被测介质 (2)zui大、常用、zui小流量。 (3)工作压力、工作温度 (4)介质密度、粘度 (5)管道材质、内径、外径 (6)允许压力损失 (7)取压方式 (8)现场管道敷设情况和局部阻力件形式。
产品分类及结构
依照产品供货范围以及输出信号的不同，楔形流量计可分为3类： 1楔形孔板传感器 只提供差压信号的形成部分(楔形孔板装置部份)，不提供差压变送器和流量显示部分，输出信号为差压。由用户自己进行其它配置。
照片楔形孔板传感器
2楔形孔板流量变送器
由楔形孔板流量传感器和差压变送器组成。有分体式安装和一体式安装两种结构。 分体式楔形孔板流量变送器由独立的楔形孔板流量传感器和差压变送器组成。楔形孔板流量传感器和差压变送器之间的引压管连接由用户自己完成。 一体式安装是产品出厂时己将差压变送器与楔形孔板连接成一体，用户购买一体式楔形孔板流量变送器后，使用时不需再连接引压管。但必需配接相应的流量计算器、压力变送器和温度变送器。

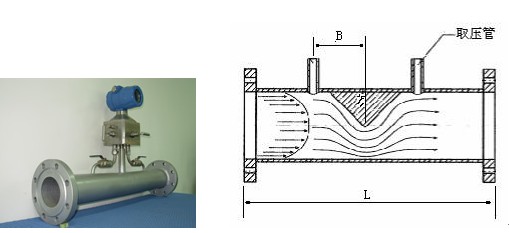

楔形孔板流量变送器结构示意图
3楔形孔板流量计
有分体式安装和一体式安装两种结构： 分体式安装由独立的楔形孔板、差压、压力、温度变送器、流量计算仪、截止阀等部份组合而成。各部份之间的连接组合由用户自己完成。有防爆型及普通型两种。 一体式安装由AW2003型智能显示仪和楔形孔板装置一道组成楔形孔板流量计。它自带有高品质的差压传感器、压力传感器，热电阻温度传感器。AW2003-型智能显示仪不仅在差压传感器量程范围自动适应，而且各种补偿系数如：流出系数C、流束膨张系数ε等均进行在线计算，实现了扩大量程的同时保证计量的精度。采用大屏幕LCD同屏显示累积流量、瞬时流量、瞬时压力、瞬时温度值，不用人工切换。4-20mA两线制瞬时流量输出。分本安型防爆产品及普通型产品两大类。
|
