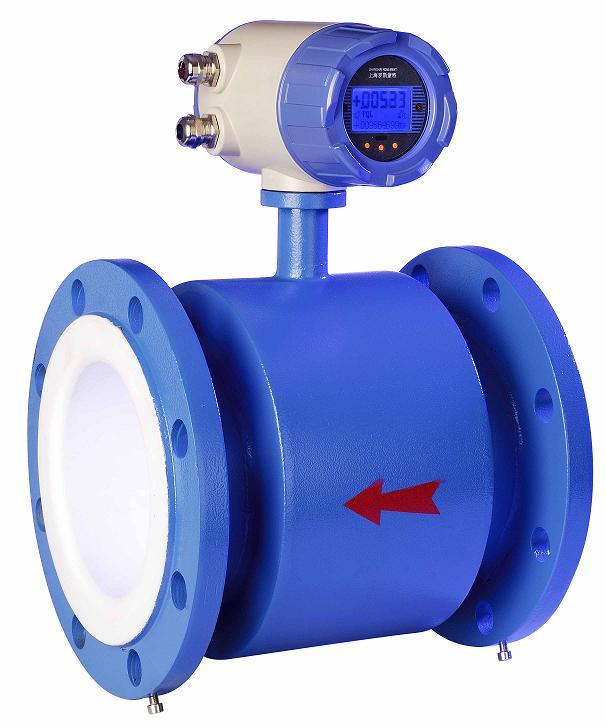

产品可广泛应用于化工、钢铁、煤炭、矿冶、石油开采、石化、造纸、环保、制糖、制药、食品、水利灌溉、给排水和港口疏浚等领域，可测量各种酸、碱、盐溶液、原水、冷却水、污水、煤浆、矿浆、泥浆、水泥浆、纸浆、糖浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、双氧水、啤酒、麦汁、黑液、绿液药液和各种饮料等导电流体和固液二相体的体积流量。 JY－LDE系列电磁流量计有一体型和分离型二种组合型式，
ＫＲＤ LDE型智能电磁流量计是采用国内外zui新先进技术、开发的全智能型流量计，与其他厂家的老式模拟型或非智能型电磁流量计无可比拟，尤其在测量精度、可靠性、稳定性、使用功能和寿命等方面迈出了非常大的一步，是测量强腐蚀性液体的可选仪器设备。
与国外其他同类产品相比：
ＫＲＤLDE型智能电磁流量计采用带背光宽温点阵型液晶显示器，所有显示都是中文，功能多而实用，特别方便使用者操作，减少不必要的麻烦和错误。
交货快，成本低，维修方便。
与国内其他同类产品相比：
ＫＲＤLDE型智能电磁流量计是采用全智能化原理设计的，与原来国内一些企业的老式或假式智能化的电磁流量计在计量精度，功能，可靠性以及使用寿命上有非常大区别。
电磁流量计的使用寿命应该是在10-20年以上，所以我们在设计时就充分考虑厂到这一点，从传感器到转换器的每一个细节我们都非常仔细，从设计，选材，工艺，，测试等每一个环节我们都非常讲究，自行设计定制国内目前zui先进的专用与电磁流量计的流水线，切实保证产品的长期质量。
特点:
1.流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
2.测量管道内无阻流件，因此没有附加的压力损失，测量管道不易堵塞；测量管道内无可动部件，因此传感器寿命长。
3.转换器采用国际zui新的单片机(MCU)和表面贴装技术(SMT)，性能可靠，精度高，功耗低，零点稳定，参数设定方便。
4. 点阵中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。
5.传感器安装不受液体流动方向限制，可实现双向测流即正向或反向测量。
6.量程随意设定，传感器和转换器可随意互换。
7.安装方便，可水平、垂直或倾斜任意角度安装，对上游直管管道段要求较低。
8.使用方便、维护量少、使用寿命长、低功耗，可输出标准电流和频率脉冲及RS－485通讯。
工作原理:
ＫＲＤ LDE型电磁流量计的测量原理是基于法拉第电磁感应原理定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电热E为
E = KBVD
式中： k--------仪表常数
B--------磁感应强度
V --------测量管道截面内的平均流速
D--------测量管道截面的内径
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA和0～1kHz输出。
技术参数:
仪表保证其产品的性能数值不超过给出的误差。给出的无误差数值是指从一系列同型号的仪表所获得的平均性能值。
测量流体 -------------------- 导电液体、浆液
电导率 -------------------- ≥5 S/cm
流速范围 -------------------- 0.5 ～ 10m/s
扩展范围 -------------------- 0.1 ～ 15m/s
精度等级 -------------------- ＜ 500mm ± 0.5% ≥ 500mm ± 1.0% (正常流速)
重复性 -------------------- ＜500 mm ± 0.5% ≥ 500mm 0.3%( 正常流速 )
工作压力 -------------------- ≤ 0.6MPa(DN11001200)
----------------- ≤ 1.0MPa(DN2001000)
----------------- ≤ 1.6MPa(DN100150)
----------------- ≤ 4.0MPa(DN6-80)
流体温度 -------------------- E级＜80℃
----------------- H级＜120℃
防护等级 -------------------- IP65
----------------- IP68
电极材料 -------------------- 不锈钢
----------------- 铂铱
----------------- 哈氏
----------------- 钽
----------------- 钛
内衬材料 -------------------- 天然橡胶
----------------- 耐酸橡胶
----------------- 氯丁橡胶
----------------- 聚氨脂橡胶
----------------- 聚四氟乙烯
法兰材料 -------------------- 碳钢
输出信号 -------------------- 标准电源4～20 mA
频率 0 ～ 1kHz
通讯 -------------------- RS-485
报警 -------------------- 常开
工作电源 -------------------- DC24V10VA/AC220V10VA
工作环境 -------------------- -45℃～0℃
温度
操作
储存 -------------------- 20℃～55℃
湿度
操作 -------------------- 非冷凝
@0～10℃
@10～30℃ -------------------- 95%
@30～40℃ -------------------- 75%
@40～45℃ -------------------- 45%
储存 -------------------- 非冷凝
@-20～55℃
海拔 -------------------- 2000m
操作
储存 -------------------- 9000m
振动 -------------------- ＜2g
冲击 -------------------- ＜20g
电磁流量计的外型尺寸:
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA和0～1kHz输出。
如何选择电极材料:
应根据被测液体的腐蚀性来选择电极的材料，请查有关防腐蚀手册，对于特殊流体应作试验。
材料 耐腐蚀性能
含钼不锈钢
(0Cr18Ni12Mo2Ti) 硝酸、室温下＜5%的硫酸、沸腾的磷酸、蚁酸、碱溶液，在一定压力下的亚硫酸、海水、醋酸
哈氏合金C
哈氏合金B
(HC 、HB ) 海水、盐水
钛 (Ti) 海水、各种氯化物和次氯化盐酸、氧化性酸（包括发烟硝酸）、有机酸、碱
钽 (Ta) 除氢氟酸、发烟硫酸、碱外的其余化学介质，包括沸点的盐酸、硝酸和＜175℃硫酸
铂 (Pt) 各种酸、碱、盐，不包括王水
如何选择内衬材料:
应根据被测介质的腐蚀性，磨损性和温度来选择内衬材料。
内衬材料 主要性能 适用范围
天然橡胶
( 软橡胶 ) 1、较好的弹性，耐磨性和扯断力
2、耐一般的弱酸、弱碱的腐蚀 1、80
2、测水、污水
耐酸橡胶
( 硬橡胶 ) 可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾的腐蚀，但不耐强氧化剂的腐蚀 1、-25+90
2、测一般的酸、碱、盐溶液
氯丁橡胶
(Neoprene) 1、好的弹性，高度的扯断力，耐磨性能好
2、耐一般低浓度的酸碱、盐溶液的腐蚀，但不耐氧化性介质的腐 1、＜80℃；
2、测水、污水、泥浆和矿浆
聚胺脂橡胶
(Polyurethane) 1 、好的耐磨性能
2、耐酸、碱性能差 1、＜40℃
2、测中性强磨损的煤浆、泥浆和矿浆
聚四氟乙烯
(PTFE) 1、耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和各种有机溶剂
2、耐磨性能好，粘接性能差 1、-80～+180℃；
2、测浓度、浓碱强腐蚀性溶液及卫生类介质
|
