一 概述 KRD-LDE系列智能电磁流量计是一种电磁感应式流量仪表，它由传感器和智能信号转换器组成。它能测量各类导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体,原水，冷却水、纸浆、泥浆、煤浆、矿浆、糖浆、玉米浆、纤维浆、粮浆、石灰乳、双氧水、海水、啤酒、麦汁、牛奶和各种饮料等导电液体及固液两相液体。该产品主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。 二 产品分类

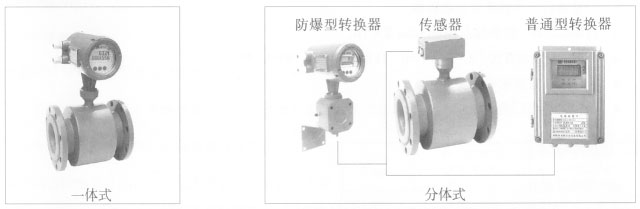

KRD-LDE系列智能电磁流量计由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构。 |
三 测量原理

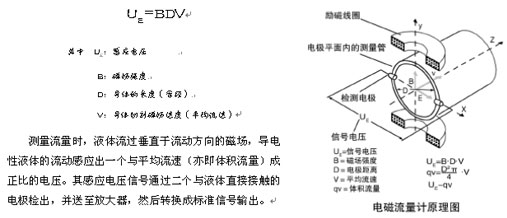

工作原理是基于法拉第电磁感应定律。即：导电体在磁场中作切割磁场运动时，导体中产生感应电动势，其感应电动势ue为
■ 传感器结构简单，无节流装置，不堵塞，适合各种含有固体颗粒、纤维、悬浮物的液体测量。
■ 接液材质可有多种选择，能用于各种腐蚀性液体测量。
■ 可水平、垂直、倾斜方式安装，只要保证测量管内充满液体和没气泡即可。
■ 测量范围宽，量程比100∶1，量程可修改。
■ 现场可零点校准，不影响测量精度。
■ 功耗低，小于7w。
■ 现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。
■ 中文菜单，可按提示进行参数查看和修改，四个按键功能由软件随时设定，方便易学。
■ 故障自诊断，可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。
■ 可正向流量累积、反向流量累积、双向流量差累积。
■ 计量单位、小数点位自动转换。
■ 防爆等级高，防爆标志exd(ia)iaqⅱct6。
■ 多种信号输出备选 4～20ma、0～1khz、hart、rs485等。
■ 可订制无衬型电磁流量计。
■ 一键恢复出厂参数设定。
五 产品特点
■ 传感器部分
□ 适用管径：dn15～dn1500，其它口径为非标，可按用户要求订制。
□ 测量管内衬材质：f46（聚全氟乙丙烯、聚四氟乙烯），p0（聚稀烃），pur（聚氨酯）
□ 电极材质：316l、hc（哈氏合金c）、hb（哈氏合金b）、ti（钛）、ta（钽）
□ 工作压力：dn15～dn80口径：4.0mpa(标准）
dn100～dn150口径：1.6mpa(标准）
dn200～dn1000口径：1.0mpa(标准）
超过上述压力标准的为非标型，可按用户要求订制。
□ 流体温度：p0衬：-20℃～80℃；pur衬：0～50℃
f46衬：-40℃～130℃（宽温型）、130℃～180℃（高温型）
□ 工艺连接法兰：本册法兰标准为gb/t9119－2000，也可按用户要求订制其它标准法兰。
□ 接地环材质：304、321、316、hc、ti、cu
■ 转换器部分
□ 测量范围：流速0.1～10m/s，各口径流量＝管横截面积×流速
□ 精度等级：0.3级、0.5级（流速≥0.5m/s），1.0级（流速＜0.5m/s），2.0级（流速＜0.2m/s）
□ 导电率：＞5μs/cm
□ 输出信号：4～20madc，负载≤750ω
0～1000hz脉冲输出，有源24v，＞10ma
rs485
hart
□ 工作电源：220vac±10%，50hz±1hz；24vdc±10%
□ 功 耗：＜7w
□ 防爆等级：exd(ia)iaqⅱct6，exd(ia)iaqⅱbt4
□ 外壳防护：一体式：ip65；分体式：传感器ip68、 转换器ip65
□ 环境温度：-25℃～60℃（防爆型至50℃）
□ 环境湿度：≤85%rh（20℃时）
□ 电气接口尺寸：m20×1.5，1/2npt（电缆外径φ6～φ10）
六 电磁流量计不同口径对应的流量范围
|
口径mm |
流量范围m3/h |
口径mm |
流量范围m3/h |
|
φ15 |
0.06~6.36 |
φ450 |
57.23～5722.65 |
|
φ20 |
0.11～11.3 |
φ500 |
70.65～7065.00 |
|
φ25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
φ40 |
0.45～45.22 |
φ700 |
138.47～13847.4 |
|
φ50 |
0.71～70.65 |
φ800 |
180.86～18086.4 |
|
φ65 |
1.19～119.4 |
φ900 |
228.91～22890.6 |
|
φ80 |
1.81～180.86 |
φ1000 |
406.94～40694.4 |
|
φ100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
φ150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
φ200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
φ250 |
17.66～176.25. |
φ2000 |
1130.4～113040.00 |
|
φ300 |
25.43～2543.40 |
φ2200 |
1367.78～136778.4 |
|
φ350 |
34.62～3461.85 |
φ2400 |
1627.78～162777.6 |
|
φ400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
|
七、主要技术数据：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
转换器技术数据
|
||||||||||||||||||||||||||||||||||||||||||||
|
衬里的选择
|
||||||||||||||||||||||||||||||||||||||||||||
|
进口保护法兰和接地法兰或接地环的选择
|
|||||||||||||||||||
|
电极的选择
|
|||||||||||||||||||
