智能巡回显示调节仪

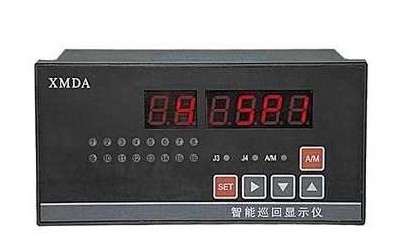

KRD-XMDA-9000智能巡回显示调节仪


1、输入信号种类:热电偶、热电阻、线性电流、线性电压。
2、巡检通道数:1-32路。仪表可同时显示四路测量值。
3、可巡检、定检切换,通道显示时间设定,0.1~25S可选。
4、可单独设定每路通道有效。
5、线性输入可定义每一路的零点、满度值及小数点位数。
6、支持各通道上下限报警值分别独立设定及报警灯指示;上下限统一继电器输出或每4路共用一个继电器输出。
7、可选择4个继电器的组合分配。
8、可看到平均值,平均值可位式控制。
9、可重定值报警输出(包括声光报警输出)。
10、可实现巡检zui大值、zui小值、平均值、瞬时值同时或分别变送输出。
11、操作功能具有B、C、D三组菜单,其中D菜单方便快捷。
12、可提供多主机,单主机,无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准,高可靠性循环,条码校验。
●功能
显示方式
指 示 内 容
双屏
测量值+巡检通道数
三屏
测量值+巡检通道数+报警通道数
双屏+灯显示
测量值+巡检通道数+报警通道指示灯
四屏显示
PV1屏显示第一路输入信号的测量值。
PV2屏显示第二路输入信号的测量值。
PV3屏显示第三路输入信号的测量值。PV4屏显示第四路输入信号的测量值。
单屏+四光柱
XMDA-9000智能巡回显示调节仪选型表
XMDA
□□□□□□□□□
说明
设计序列
9

9000系列仪表
显示方式
1
2
3
4

测量+巡检通路
测量+巡检
通路+报警点(灯报警)
测量+巡检通路+报警点(数码管)四屏显示
单屏+四光柱
输入方式(同一种信号)
1
2
3
4
5

配热电偶(E、K、S、B、J、T、R、N)
配热电阻(Pt100、Cu50、Cu100、BA1、BA2、G)
配直流电流(0~10mA、4~20mA)
配直流电压(0~5V、1-5V、0~20mV、0~75mV、0~200mV)
配用远传压力电阻值及线性电阻值(0~400Ω)
控制输出 及调节方式
0
1
2
3
4
5
6
7
8
9

只巡检各通路测量值,无控制
各巡检通路统一设置上限、下限报警值
各巡检通路统一设置上限、下限报警值
各巡检通路独立设置上限、下限报警值
各巡检通路统一设置上限、下限报警值,分别由各通路报警灯或数码管显示
各巡检通路独立设置上限、下限报警值,分别由各通路报警灯或数码管显示
仪表的1~4路独立使用SP1、SP2、SP3、SP4四个设定值,5~16路仅作指示
即时值或平均值的上限或下限报警(SP3或SP4)
SP3的设定值监视所有巡检点的上限和下限报警
各路可分别指定SP1、SP2、SP3、SP4四个设定值(1路zui多指定2个设定值
巡检通路
1
2
3
4
5
6
7
8

4路巡检
8路巡检
12路巡检
16路巡检
20路巡检
24路巡检
28路巡检
32路巡检
外形尺寸
H
VF

横式160×80开孔152×76
竖式80×160开孔76×152
方式96×96开孔92×92
变送输出
A
B
C
D
E
F

无变送输出
变送输出
0~10mA变送输出
4~20mA变送输出
0~5V变送输出
1~5V特殊信号变送输出
变送输出值选择
1
2
3
4

即时值
zui大值zui小值平均值
定时供能
S

缺省为无定时功能
带定时功能
供外24V
直流电源
P

缺省为无24V直流电源输出
带24V直流电源输出(可做二线制变送器电源)
通讯接口
T

缺省为不带通讯接口
带RS485或RS232通讯接口
供电电源
KW
缺省为220V.AC
开关电源85~260VAC
开关电源18~36VDC或18~36VAC
