一、概 述

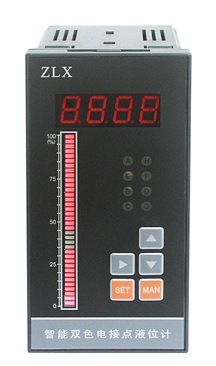

KRD-ZLX型智能双色电接点液位计是本公司zui新开发的智能化电接点控制新产品。由于采用了大
规模的集成电路技术，仪表硬件大幅度减少，系统结构简单、合理、性能，寿命更长。采用面
板按键式设定二级参数，数字滤波新技术，正对以往电接点液位计对接点“断路”、“挂水”和水
汽共震荡所造成的假水位容易误判的缺陷，而设置了假水位判别功能。基于单片机所具有的
数据处理能力和较高的运算速度，大大提高了本控制仪的控制精度和实时响应速度。提高了系统的
稳定性和可靠性，改变了以往电接点水位计处于落后的面貌，进入了智能化仪表行列。
本仪表不仅以数字显示和光柱显示并存的双显方式，还可以运用双色显示方式。既提高了显示精
度，也保持了显示的直观性。双色光柱显示时，当水位高于零位时光柱显示绿色，当水位低于零位
时光柱显示红色。光柱中模拟水为(绿色)、汽为(红色)，明显地模拟出水位在容器中的物理位置。
本仪表能适应不同水质(及不同导电率的变化范围)、汽阻和不同的应用场合应用，0—200KΩ阻适
应范围。因此本仪表适用范围比其它同类产品来得宽，而且操作方便，维修量小。
本仪表主要用于发电、染织、化工等工矿企业的大中型锅炉，监视锅炉汽包水位、高压加热器、
除氧器、蒸发器、凝汽器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液
体的液位测量。还广泛应用于一般工厂单位中小型锅炉的水位检测、控制以及相关设备的液位检
测、控制，但不适用于易爆、易燃介质。
二、技术指标
工作电源：AC85～220V 50Hz DC24V
功 耗：5W
环境温度：-10～50℃
环境温度：<85％
电接点数：1-32点任选
报警点数：1-4点任选
触点容量：AC220V 7A
报警方式：上限、下限、上上限、下下限任意组态、设定报警值
外形尺寸：80×160×110mm 160×80×110mm
开孔尺寸：76×152mm 152×76mm
