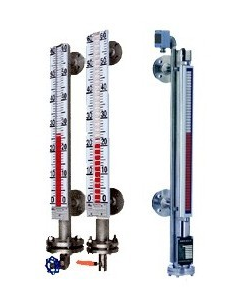

磁翻板液位:KRD-UHZ:结构原理
液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,驱动红白翻柱转180°,当液位上升时,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。
适用范围
UHZ-517C23卫生型磁翻柱液位计,严格符合FDA标准并达到GMP(世界卫生组织药品质量管理规范的要求,由于产品结构简单、可靠,各管口均采用ISO标准卫生三叶快装卡箍安装方式,使拆装清洗方便,液位计内外壁表面采用电解抛光处理,无死角,易清洗,灭菌,符合GMP要求。
适合溶器内液体介质的液位、界位测量。除现场指示还可配远传变送器、报警(控制开关),检测功能齐全。指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围大,不受储槽高度限制,指示机构与被测介质隔离,因而密封性好,可靠性高。结构简单,安装方便,维护费用低。
技术参数
测量范围:150~8000mm,对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。
工作压力: 2.5MPa
工作温度: -0~150℃
精确度:±10mm
介质密度: 0.9~1.2g/cm3
介质密度差: ≥150kg/m3(测量介位)
环境振动:频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计
过程连接:旁路侧面安装快装卡箍及焊接端头:DN25
         旁路管顶部: 快装卡箍及焊接堵头,可加装自动清洗接头
         旁路管底部: 快装卡箍及快装90°弯头
材质:旁路管:1Cr18Ni9Ti 304 316L
     浮子: 钛
可选项:
L
排污阀
液位开关,G、M、N、S、T任选
R
4~20mA二线制变送器
D
隔爆型:dIIBT4
E
本安型:ibIICT4
F
配隔离安全栅
A
XGTH-510(竖式)显示调节报警仪
B
XGTA-810(横式)显示调节报警仪
J1
蒸汽加热夹套
J2
循环水加热夹套
J3
真空夹套
J4
电伴热装置
--口
测量范围(mm)
--口
介质密度(g/cm3)
--口
工作压力(MPa)
产品使用维护说明
使用:
1.为防止远输或搬远过程中浮子上下移动造成损坏,特用液位计出厂配套的校正磁钢在主导管外侧(贴有彩色标识)将磁性浮子吸住。所以在收到产品或安装后,请将校正磁钢取下,以便浮子能随液位上下移动,使用前若磁翻柱翻转颜色不一致,可用校正磁钢将其有吸顺,仪表即可正常工作。
2.液位计安装完毕后,需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示有红色,零位以上显示为白色。
3.液位计投入远行时,应先打开上引液管阀门,然后,漫漫开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)。
维护
1.液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。
2.根据介质情况,可定期清洗主导管,清洗管内沉积杂质。
3.对液体进行清洗或更换浮子时,打开排污法兰,在装入磁性浮子时,应注意重端带磁性一端向上,不能倒装!
