产 品 说 明 |
|

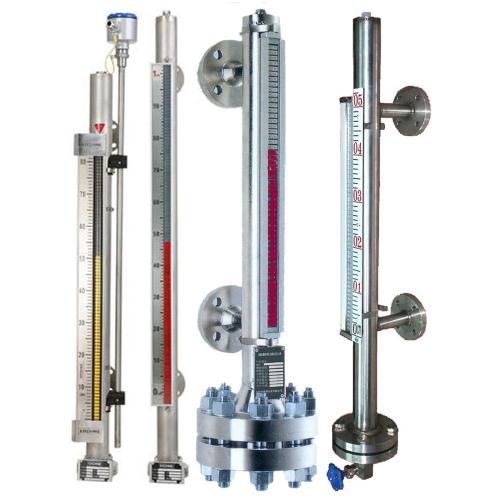

概述
翻板式磁浮子液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
磁浮子液位计配置上、下限开关输出，可实
现远距离报警、限位控制。
磁浮子液位计配置变送器，可实现液位的远
距离指示、检测与控制。

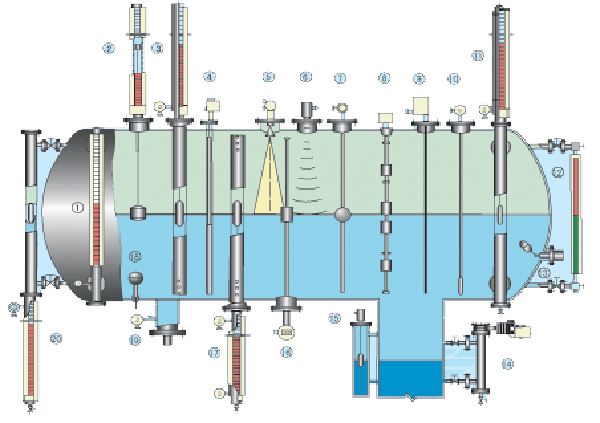

根据在容器安装位置的不同，提供侧装和顶
装两种形式。
根据工作介质不同，提供不锈钢和 ABS 工
程塑料两种材质；其中 ABS 特别适用于酸、碱等腐蚀性介质。 |
结构特点：
l 基本型
液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l 上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。
l 电远传
在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。 主要技术参数
安装形式内容 |
侧装式 |
顶装式 |
安装间距
( 测量范围 ) |
500,800,1100,1400,1700,2000,2500,3000,3500,
4000,4500,5000,5500,6000mm |
500,800,1100,1400,1700,2000,2500,3000mm |
工作压力 |
0.6,1.6,2.5,4.0MPa |
0.6,1.6,2.5MPa |
介质密度 |
≥ 0.5g/cm 3 |
≥ 0.76g/cm 3 |
连接法兰 |
不锈钢 |
法兰 20-40(D N 20 P N 4.0)
(GB9119-88) |
法兰 200-25(D N 200 P N 2.5)
(GB9119-88) |
|
ABS |
法兰 20-10(D N 20 P N 1.0) (GB9119-88) |
法兰 200-6(D N 200 P N 0.6)
(GB9119-88) |
主体材料 |
ABS( 工作压力 0.6MPa) 1Cr18Ni9T |
介质温度 |
-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ ) |
环境温度 |
-40 ℃ ~+70 ℃ |
示值误差 |
± 10mm |
介质粘度 |
≤ 1st(10 - 4 m/s) |
上下限开关
输出 |
1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4 |
电远传连续
显示 |
1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220VAC 电源
4~20mA 输出 ,24VDC 二线制
4. 防爆特征 ia Ⅱ CT4 本质安全型 |
|
型号
1． 翻板式磁浮子液位计的组成如下：
|
UHZ翻板式磁浮子液位计 |
|
|
代码
1
2 |
安装方式
侧装式
顶装式 |
|
代码
1
2 |
主体材质
ABS
1Cr18Ni9Ti |
|
代码
1
2
3
4 |
公称压力
0.6MPa( 仅适用于主体材质为 ABS 时 )
1.6Mpa
2.5Mpa
4.0MPa |
|
代码
1
2
3
4
5 |
型式
基本型
带上、下限开关输出
带电远传 (0~10mA 输出 ,220V,AC)
带电远传 (4~20mA 输出 ,24V,DC)
带本安防爆型远传 (4~20mA 输出 ,24V,DC) |
|
|
安装间距 ( 测量范围 ) |
|
L1 |
安装深度 ( 顶装式 ) (0~4000mm 任选 ) |
|
介质
密度 |
g/cm3 |
|
|
|
|
UHZ 1 1 1 1 L= □ L= □ p= □
|
|
|
|
|
|
|
|
|
|
|
|
|
2 ．型号标记示例：
示例 1 ： UHZ-1111 L=2500 ρ =0.6 侧装式 ,ABS(0.6MPa), 基本型 , 安装间距 2500mm, 介质密度 0.6g/cm 3 。
示例 2 ： UHZ-2232 □ L=2500 L1=3000 ρ =0.5 顶装式 , 不锈钢 (2.5MPa), 带上、下限开关输出 , 测量范围 2500mm. 安装深度 3000mm, 介质密度 0.5g/cm 3 。 |
定货须知
l 定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
l 用户如使用 JB 及 HG 法兰或或其它规格的法兰时可专门提出 , 我厂人员将协助您选型或为您设计制造特殊产品。

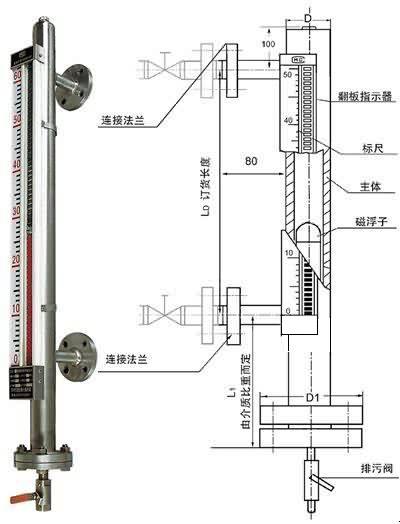

l 用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表： |
安装
型式
|
主
体
材
质
|
公称直径
|
公称
压力
DN
(mm)
|
法兰外径
PN
(Mpa)
|
螺心
栓圆
孔直
中径
K
|
螺孔径 L
|
螺栓
|
密封面
|
法兰厚度 C
|
法兰密封垫
|
数
量
n
|
螺
纹
Th
|
d
|
f
|
外径
|
内径
|
厚度
|
侧
装
|
不锈钢
|
20
|
4.0
|
105
|
75
|
14
|
4
|
M12
|
56
|
2
|
16
|
61
|
27
|
2
|
ABS
|
20
|
1.0
|
105
|
75
|
14
|
4
|
M12
|
56
|
2
|
16
|
61
|
27
|
2
|
顶
装
|
不锈钢
|
200
|
2.5
|
360
|
310
|
26
|
12
|
M24
|
274
|
3
|
32
|
284
|
220
|
2
|
ABS
|
200
|
0.6
|
320
|
280
|
18
|
8
|
M16
|
258
|
3
|
24
|
262
|
220
|
2
|
|
|
|
|
|
|
|
