产 品 说 明

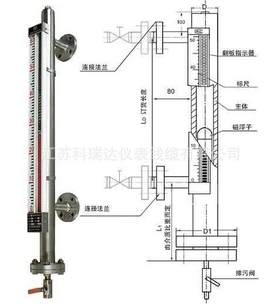

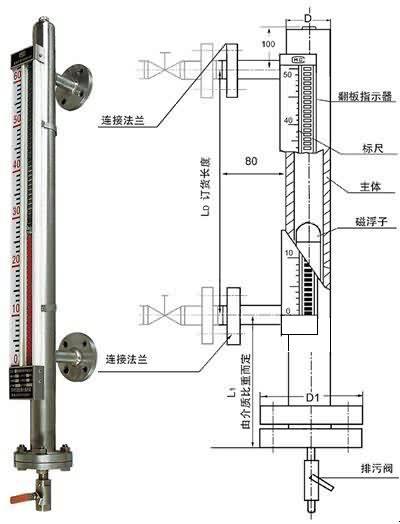

一、KRD-UHZ型磁性翻板(柱)液位计,是按化工部zui新颁布的磁性液位计标准HG/T21584-95制造的。工作原理是以磁性浮子为测量元件,经磁耦合将容器中的液位变化为能量驱动双色指示板(或柱)翻转。液位或界位以下指示为红色,液位或界面以上指示为白色,很清晰地显示液面的位置。被测介质由不锈钢或工程塑料相隔离,所以在任何情况下都可靠、耐用。可以配液位报警开关,实现对液位上、下限报警,控制或联锁。也可配液位远传变送器,输出4~20mA,实现远距离测量,指示和控制,广泛适用于石油、化工、冶金、医药、电力、食品等各行业过程中的液位测量与控制。

二、 特点
1、
适用范围广、安装形式多样,适合任何介质的液位、界位的测量。
2、 集现场指示、远传变送、报警开关、控制开关于一体、功能齐全。
3、
被测介质与指示构结隔离,密封性能好,防泄漏、适应高压、高温、腐蚀条件下的液位测量,可靠性高。
4、
双色指示、连续直观、醒目、测量范围大,观察方向可任意改变。
5、 耐振动性能好,能适应液位波动大的情况下工作。
6、
结构简单,安装方便,维护费用低。


三、主要使用参数
A、
基本测量参数
         1、测量范围:0~300~8000mm(超长可协商)
         2、现场指示精度:±10mm
         3、工作压力:0~20Mpa

         4、介质密度:≥0.45g/cm3
         5、介质温度:-80~ +500℃

         6、介质密度差:≥0.05g/cm3(测量界位)
B、 远传变送部分主要参数
         1、
型式:
             a、磁性耦合式液位变送器,精度≤1.0%
             b、静压力测量式液位变送器,精度≤±0.5%
             c、智能型带HART通讯协议
         2、
电源电压:24VDC
         3、 输出信号:4~20 mA 二线制
         4、 负载阻抗:500Ω
C、
报警开关部分主要参数
         1、 型式:
             a、 高位单点报警
             b、
低点单点报警
             c、 高低位双限警
             d、 单点区域报警
             e、
双限区域报警
             f、 高位单点带记忆报警
             g、
低位单点带记忆报警
             h、 高低位双限带记忆报警
             i、
任意组合多点记忆开
         2、 控制误差:±5mm
         3、 控制容量:220VAC 1.5A

四、附加远传变送装置及控制、报警开关
(一)磁性液位变送器
        磁性液位变送器由液位传感器和转换模块组成一体化液位变送器。与UYZ-34系列液位计处于同一磁耦系统中。当磁性浮子随液位上下移动时,对应液位值的干簧管,受浮子内磁场的作用吸合时,传感器输出发生变化。通过转换模块转换成二线制4~20mADC
标准信号。

(二)静压式液位变送器

        在常压(开口)容量液位测量场合,可将本厂UYB系列静压式液位变送器,直接安装在UYZ-34侧装式磁翻球液位主导管的底部。利用液体静压测量原理,将液位计主导管的液位变化转换成二线制品4~20mA
标准信号。

(三)CK系列液位控制开关和AK系列液位报警开关
        CK和AK系列液位开关是与UYZ-34系列磁翻球液位计处于同一磁耦系统中。报警开关安装于液位计筒体的外侧。当液位越过高位(或低位)报警点时,受浮子内磁场驱动,报警开关吸合,从而实现液位的报警的目的。报警开关分区域型和记忆型。


五、使用注意事项
        液位计安装完毕后,因运输振动等因素,造成现场指示翻球乱,需用所附校正磁钢,对翻球导引一次,以使液相显示红色,气相显示白色。
        液位计投入运行时,应先打开上阀门,然后慢慢打开下阀门,避免容器内受压介质快速进入液位筒体,使磁性浮子急速上升,造成现场指示器失灵(跟踪速度≤0.08m/s)。
        开口型浮子使用在高压及无冷凝的介质中,在投入运行时,应缓慢打上阀门,使浮子的内外压力达到一致。
        如果介质有沉淀物或不清洁,应在工艺中规定定期进行清洗。
        防爆型产品的安装,使用应严格按照《中华人民共和国爆炸性危险场所、电气安全规程》试行的有关规定进行,产品在开盖前,先断开电源,在拆装过程中,应避免损伤防爆面,以免影响防爆性能,紧固件应尽量固紧,以保证密封良好。
        对于本安型系统,须与安全栅配套使用,构成本安系统,系统布线尽量避免电磁干扰,并将电缆分布参数控制在规定范围之内。
        安全栅的安装维护须遵守安全栅说明书的有关规定。
        防爆型产品的外壳内外接地应可靠良好。

六、开箱须知
1、包装箱是否完整无损、如有损坏,应记录损坏程度。
2、箱内产品是否与装箱单相符。
3、产品是否有损伤,如有操作,应记录操作程度。
4、产品附件是否齐全。
5、产品紧固件是否松动。
6、产品铬牌上所示参数是否符合订货要求。

七、订货须知
1、用户须提出被测介质的名称、密度、工作压力、工作温度、连接法兰标准及规格;是否需要配法兰,如果其它方面有特殊要求,双方可共同协商解决。
2、用户如需由厂为液位计配备阀门,可在订货时提出。
3、如果用户需要液位计的指示作计量之用,用户自行提供计量数据及标度。
4、用户如需为液位计配传感器、控制开关、报警开关及显示仪表,可在订货时提出。
5、用户如选用项装式液位计时应准确提供zui大安装长度。
6、本厂可按用户需要订做各种特殊型式的液位计(如顶装式、侧装式、底装式)。
7、如用户需要界面计,须提供准确的两种介质的名称和介质密度,两种介质密度之差不得小于0.15g/cm3

八、质量保证
        用户在遵守制造厂规定的使用和保管条件下,从制造厂发货之日起一年内,因制造质量不良而不能正常工作时,制造厂免费修理或更换。如系用户使用或保管不当造成的损坏,将酌情收取修理费。对本厂产品实行终身维修。
