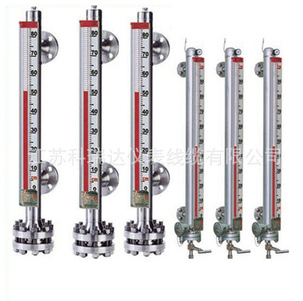

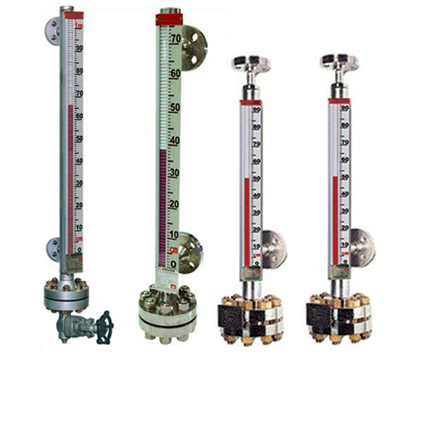

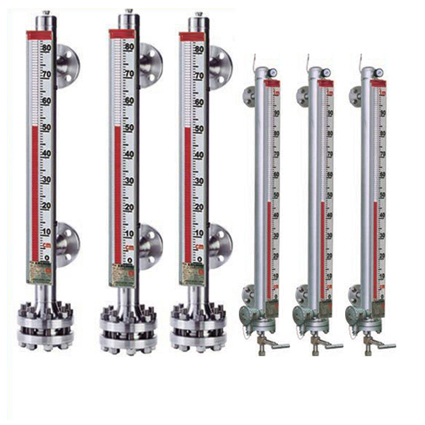

KRD-UHZ-517:结构原理 磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。 适用范围 适合高温高压容器内液体介质的液位测量。除现场指示，还可配远传变送器、报警（控制）开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质隔离，因而密封性好，可靠性高。结构简单，安装方便，维护费用低。 技术参数 测量范围：150～8000mm的或远输条件不允许超过长度的液位计可采用分段制造 工作压力：4.0M Pa 工作温度:≤420℃　　 精确度:±10mm 介质密度: ≥500kg/m3 环境振动：频率≤25Hz 振幅≤0.5mm 跟随速度: ≤0.08m/s 介质粘度: ≤0.4Pa.s 过程连接:旁路侧面安装法兰:DN25,PN4.0          法兰标准:HG20592～20635-97其它法兰标准请用户注明。 材质：旁路管：00Cr17Ni14M2(316)       浮子：钛       翻柱：陶瓷 液位报警（控制）开关     开关类型：凸轮磁驱动开关，单刀双投，具有防震保护     触点容量：10A  250VAC     环境温度：-50～180℃     防护等级：IP65     防爆标志：隔爆型ExdIIBT1～T6 LB远传变送器     测量范围：300～8000mm     输出信号：4～20mADC二线制     电源：24VDC（15～35VDC）     精确度：±10mm 负载能力：600∩（24VDC供电时）     环境温度：-40～80℃     防护等级：IP65     防爆标志：本安型：ExiaIICT4；防爆型：ExdIIBT4     电气接口：M20＊1.5 可选项: L 排污阀 口 液位开关 R 4～20mA二线制变送器 D 隔爆型:Diibt4 E 本安型:ibIICT4 F 配隔离安全栅 A XGTH-510(竖式)显示调节报警仪 B XGTA-810(横式)显示调节报警仪 J3 真空夹套 --口 测量范围(mm) --口 介质密度(g/cm3) --口 工作压力(MPa)
