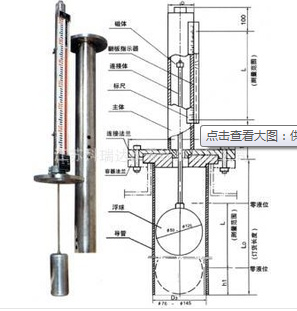

KRD-UHZ顶装式磁翻板结构原理
顶装式液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
适用范围
UHZ-517T32/T33顶装式磁性翻柱液位计适合各种地下储罐及侧面不宜开口的容器的液位测量。产品可以做到高密封、防泄漏，由于液体介质与指示器隔离，测量液位可靠、耐用。仪表可现场显示液位高度，配上液位报警、控制开关，可实现液位的上、下限报警和控制，配上LB型液位变送器，可将液位信号转换成二线制4～20mADC标准信号输出，实现远距离检测、指示、记录与控制。
由于结构的原因，液位计在测量时存在一定的盲区值N，对于不同的介质密度，盲区值也不一样，本厂仪表出厂时，标尺刻度零位已迁移到实际值。
UHZ-517T32内浮子护管式是基本型顶装式磁翻柱液位计，护管既起到了导向作用，同时又可保护浮子、导杆不受进料等影响，产品性能可靠，适合于大部分的顶部液位指示。
UHZ-517T33内浮子护柱式采用护柱导向，工作方式同T32。
技术参数
测量范围：4000mm
工作压力：≤2.5MPa
工作温度:-20～200℃
精确度：±10mm
坏境振动：频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s
介质密度:0.5～２g/cm3
过程连接：
顶部安装法兰：UHZ-517T32:DN100 PN1.0或PN2.5凸面
UHZ-517T33:DN150 PN1.0或PN2.5凸面
法兰标准:HG20592～20635-97其它法兰标准请用户注明。
材质：顶导管：304或316L
浮子：304或316L
可选项：
|
口
|
液位开关
|
|
R
|
4～20mA二线制变送器
|
|
D
|
隔爆型:Diibt4
|
|
E
|
本安型:ibIICT4
|
|
F
|
配隔离安全栅
|
|
A
|
XGTH-510(竖式)显示调节报警仪
|
|
B
|
XGTA-810(横式)显示调节报警仪
|
|
J1
|
蒸汽加热夹套
|
|
J2
|
循环水加热夹套
|
|
J3
|
真空夹套
|
|
J4
|
电伴热装置
|
|
--口
|
测量范围(mm)
|
|
--口
|
介质密度(g/cm3)
|
|
--口
|
工作压力(MPa)
|
产品使用说明
使用注意
1．
UHZ-517T32、UHZ-517T33两种型式产品出厂时已装配完整，用户收到产品后将产品直接装上即可。
2．
液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示红色，零位以上显示白色。校正磁钢出厂时配套。
3．
由于产品结构原因，测量时底端的一测量盲区，产品加工时已按实际液位对面板刻度进行迁移。如配远传变送器，变送输出4mA对应刻度低限，可在DCS或二次仪表上进行迁移。
4． 配套仪表及附件详细内容具体见相应仪表附件说明书。
维护
液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。
|
、
